Cum funcționează turnarea prin injecție? Răspunsul direct

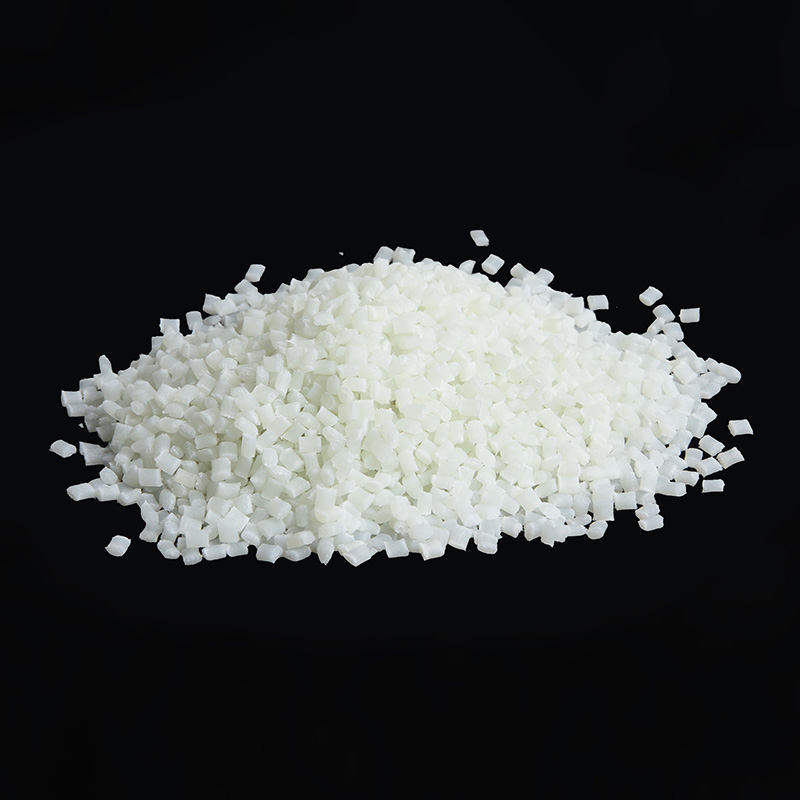

Turnarea prin injecție funcționează prin topirea granulelor de plastic solide într-o stare lichidă, forțând topirea sub presiune înaltă într-o cavitate închisă a matriței de oțel, menținând presiunea în timp ce piesa se răcește și se solidifică, apoi deschizând matrița și ejectând piesa finită. Un ciclu complet repetă această secvență automat, adesea în mai puțin de un minut, motiv pentru care procesul este coloana vertebrală a producției de piese din plastic de mare volum la nivel mondial.
Întreaga operațiune rulează în patru etape conectate: prindere, injectare, răcire și ejectare . Fiecare etapă este controlată de parametrii mașinii, cum ar fi temperatura butoiului, viteza de injecție, presiunea de menținere și timpul de răcire, iar combinația corectă a acestor setări depinde în mare măsură de materialele de turnare prin injecție care sunt procesate. O parte tehnică din policarbonat se comportă foarte diferit la căldură și presiune decât un capac flexibil din polipropilenă, așa că înțelegerea mecanicii procesului și a comportamentului materialului merg mână în mână.
Ceea ce face turnarea prin injecție atractivă la scară este repetabilitatea. Odată ce o matriță este tăiată și fereastra de proces este validată, aceeași piesă poate ieși cu toleranțe dimensionale strânse de mii sau milioane de ori la rând, cu foarte puține variații de la o fotografie la alta. Această consecvență este ceea ce o separă de procese precum imprimarea 3D sau prelucrarea CNC, care sunt excelente pentru prototipuri și volume mici, dar nu se scalează economic odată ce cantitățile de producție ajung la zeci de mii.
Secțiunile de mai jos detaliază procesul fază cu fază, explică ce se întâmplă în interiorul mașinii, compară cele mai comune rășini utilizate în producție, parcurg parametrii și alegerile de proiectare care separă o piesă curată de una defectă și acoperă întrebările practice care apar odată ce un proiect trece de la concept la o producție reală.
Ciclul de turnare prin injecție, pas cu pas
Un singur ciclu de turnare este timpul dintre închiderea unei matrițe și următoarea închidere a matriței. În funcție de dimensiunea piesei, grosimea peretelui și materialul, un ciclu poate rula oriunde de la aproximativ 10 secunde pentru un articol de ambalare cu pereți subțiri până la peste 120 de secunde pentru o componentă tehnică groasă, pe baza datelor de comparație publicate în industria matriței în 2025 și 2026. Fiecare ciclu trece prin cinci faze distincte, iar înțelegerea a ceea ce se întâmplă în fiecare dintre ele face mult mai ușoară diagnosticarea problemelor.
1. Prindere
Cele două jumătăți ale matriței sunt închise și blocate împreună de unitatea de prindere. Forța de strângere trebuie să fie suficient de mare pentru a menține matrița închisă împotriva presiunii plasticului topit; Tonajul de cleme subdimensionat este una dintre cele mai frecvente cauze de flash la linia de despărțire. Forța de prindere este, în general, estimată prin înmulțirea suprafeței proiectate a piesei și a sistemului de ghidaj cu un factor de presiune în cavitate, care de obicei scade undeva între 2 și 8 tone pe inch pătrat, în funcție de materialul și grosimea peretelui implicat.
2. Injectare (Umplere)
Un șurub rotativ împinge rășina topită prin duză, prin canal, canale și porți și în cavitate. Timpul de umplere este de obicei foarte scurt 0,5 până la 5 secunde , deoarece cea mai mare parte a volumului cavității trebuie umplută înainte ca frontul de topire să înceapă să se răcească și să înghețe. Mașinile moderne folosesc profile de viteză în mai multe etape în timpul umplerii, pornind lent pentru a evita jetul în apropierea porții, accelerând prin corpul piesei și încetinind din nou pe măsură ce frontul de topire se apropie de ultimele zone de umplut, ceea ce reduce captarea aerului și urmele vizibile de curgere.
3. Ambalare și deținere
Odată ce cavitatea este plină nominal, mașina trece la o presiune de menținere mai mică pentru a împacheta material suplimentar în matriță pe măsură ce piesa începe să se micșoreze. Această etapă durează de obicei 1 până la 15 secunde în funcție de grosimea peretelui și este punctul de control principal pentru prevenirea urmelor și golurilor din chiuvetă. Ambalarea continuă până când poarta îngheață; odată ce poarta se solidifică, nu mai poate pătrunde material în cavitate, astfel încât orice presiune de împachetare aplicată după acel punct nu mai are niciun efect asupra piesei.
4. Răcire
Aceasta este de obicei cea mai lungă porțiune a ciclului. Piesa trebuie să se răcească sub temperatura de ejectare pe toată secțiunea sa transversală cea mai groasă înainte ca matrița să se poată deschide în siguranță. Timpul de răcire este determinat în principal de grosimea peretelui și de difuzivitatea termică a materialului și, în mod obișnuit, reprezintă mai mult de jumătate din timpul total al ciclului pe piesele mai groase. Recuperarea șurubului, care plastifică rășina pentru următoarea fotografie, se suprapune de obicei cu răcirea, mai degrabă decât să adauge timp suplimentar ciclului, astfel încât durata mai lungă dintre cele două este ceea ce guvernează de fapt durata totală a ciclului.
5. Deschiderea și evacuarea matriței
Forma se deschide, știfturile ejectorului împing piesa solidificată liberă, iar ciclul se resetează. Ejectarea în sine este rapidă, în general 0,5 până la 2 secunde , deși piesele cu degajări, inserții filetate sau alunecări laterale pot adăuga câteva secunde aici. Pe liniile automate, un braț robot scoate adesea piesa direct din matriță în timpul acestei ferestre pentru a menține celula să funcționeze fără ca un operator să stea la presă.
| Faza ciclului | Durata tipică | Șoferul principal |
|---|---|---|
| Injectare (umplere) | 0,5 - 5 secunde | Volumul loviturii, viteza de injectare |
| Ambalare și deținere | 1 - 15 secunde | Grosimea peretelui, timpul de îngheț al porții |
| Răcire | 10 - 60 de secunde | Grosimea peretelui, difuzivitate termică |
| Mucegai deschis, ejectat, închis | 3 - 8 secunde | Viteza mașinii, geometria piesei |
Timpul de ciclu nu este doar o curiozitate tehnică; este direct legată de cost. Deoarece o mașină de turnat reprezintă un cost orar fix mare, fiecare secundă adăugată la un ciclu se răspândește care costă în mai puține piese. Pe o matriță cu 4 cavități care rulează un ciclu de 30 de secunde, producția este de aproximativ 480 de părți pe oră; reducerea ciclului de bărbierit până la 25 de secunde îl ridică la aproximativ 576 de părți pe oră, un câștig semnificativ de producție fără nicio investiție de capital suplimentară. Acesta este motivul pentru care inginerii de proces cu experiență tratează reducerea timpului de ciclu ca un exercițiu de optimizare continuu, mai degrabă decât o sarcină de configurare unică.
În interiorul mașinii: Componentele de bază care o fac să funcționeze
O mașină de turnat prin injecție este construită în jurul a două jumătăți funcționale care lucrează împreună la fiecare ciclu: unitatea de injecție care pregătește și furnizează topitura și unitatea de prindere care ține matrița și gestionează îndepărtarea pieselor.
Unitatea de injecție
- Hopper - alimentează peleți de rășină uscată în butoi, de obicei după o etapă de pre-uscare pentru materiale sensibile la umiditate, cum ar fi nailon sau policarbonat.
- Butoi încălzit - înconjoară șurubul și ridică rășina deasupra punctului său de topire sau de înmuiere printr-o combinație de benzi exterioare de încălzire și căldură de forfecare generată de șurubul rotativ în sine.
- Șurub alternativ - se rotește pentru a plastifia și a transporta topitura înainte, apoi acționează ca un piston pentru a o injecta în matriță. Șurubul este împărțit în trei zone funcționale: o zonă de alimentare care deplasează peleții solide înainte, o zonă de compresie care topește și comprimă treptat materialul și o zonă de dozare care omogenizează topitura înainte de a ajunge la duză.
- Duza - punctul de tranziție în care topitura părăsește butoiul și intră în bucșa de colectare a matriței. Designul vârfului duzei și temperatura sunt reglate pentru a preveni salivarea între fotografii, permițând în același timp curgerea liberă în timpul injectării.
Design șurub și raport L/D
Lungimea șurubului este de obicei exprimată ca raport lungime-diametru sau L/D. Șuruburile de uz general se încadrează în mod obișnuit în intervalul 18:1 până la 24:1, oferind suficientă lungime pentru o topire și amestecare completă, fără timp de rezidență excesiv care ar putea degrada rășinile sensibile la căldură. Șuruburile destinate materialelor umplute cu sticlă sau foarte colorate folosesc adesea un raport de compresie diferit pentru a proteja fibrele de armare sau particulele de pigment de forfecare excesivă.
Unitatea de prindere
- Platine fixe și mobile - țineți cele două jumătăți de matriță aliniate și distribuiți forța de strângere uniform pe suprafața matriței.
- Bare de legătură și mecanism de comutare sau de prindere hidraulică - generează și mențin forța de strângere, de obicei nominală în tone, potrivită cu zona proiectată a piesei. Clemele basculante sunt rapide și eficiente din punct de vedere mecanic pentru mașinile mai mici, în timp ce clemele hidraulice și hibride sunt adesea preferate la presele cu tonaj mai mare, unde controlul precis, reglabil al forței contează mai mult.
- Sistem ejector - știfturi, manșoane, plăci de stripare sau suflare de aer care eliberează piesa finită din partea de miez a matriței fără a o distorsiona când este încă caldă.
Mucegaiul însuși
Matrița conține cavitatea și miezul care modelează piesa, un sistem de rulare care canalizează topirea către una sau mai multe porți și canale interne de răcire care reglează temperatura suprafeței matriței. Controlul temperaturii matriței este la fel de important ca și temperatura butoiului; o matriță care funcționează prea rece poate cauza un finisaj slab al suprafeței și fotografii scurte, în timp ce una care funcționează prea fierbinte prelungește timpul de răcire în mod inutil și poate favoriza deformarea rășinilor semicristaline.
Cold Runner vs Hot Runner Systems
Formele de canal rece solidifică canalele de alimentare împreună cu piesa, iar canalul respectiv este fie casat, măcinat, fie tăiat după fiecare ciclu. Formele cu canal cald mențin canalele de canal încălzite și topite între împușcături, alimentând topitura direct în cavitate, fără a produce deșeuri. Canalele fierbinți costă mai mult pentru a construi și întreține, dar reduc risipa de materiale, scurtează timpul ciclului prin eliminarea etapei de răcire a canalului și sunt alegerea standard pentru uneltele cu cavitație mare care rulează volume mari de producție.
Materiale de turnare prin injecție : Ce intră de fapt în matriță
Procesul în sine este doar jumătate din poveste. Alegerea materialelor de turnare prin injecție determină temperatura de topire, rata de contracție, timpul ciclului și performanța piesei finale. Majoritatea lucrărilor de producție se încadrează în trei familii largi de materiale, iar alegerea unuia greșit pentru o anumită aplicație este una dintre cele mai costisitoare greșeli pe care le poate face un proiect, deoarece adesea înseamnă tăierea oțelului după ce sculele sunt deja terminate.
Termoplastice (majoritatea mare a pieselor)
Materialele termoplastice se înmoaie când sunt încălzite și se solidifică atunci când sunt răcite, iar acest ciclu poate fi repetat, motiv pentru care resturile de macinare și de colectare pot fi adesea reprocesate. Exemplele comune includ polipropilenă, ABS, polietilenă, policarbonat, nailon, POM și PMMA. În termoplastice există o altă împărțire între rășinile amorfe, care se înmoaie treptat într-un interval de temperatură, și rășinile semicristaline, care se topesc brusc într-un punct definit și, de obicei, se micșorează mai mult în timpul răcirii.
Termoseturi
Termoseturi undergo a chemical cross-linking reaction during molding and cannot be remelted afterward. They are used where high heat resistance and dimensional stability under sustained load are required, such as certain electrical components and heat-exposed housings.
Elastomeri termoplastici
TPE și TPU combină flexibilitatea asemănătoare cauciucului cu confortul de prelucrare a unui material termoplastic și sunt adesea supramultate pe un substrat rigid pentru a crea prinderi și etanșări moi la atingere. Supramularea necesită o atenție deosebită la forța de legătură dintre materialul moale și rășina de bază rigidă, deoarece nu fiecare pereche de materiale aderă bine fără un strat de interfață compatibil.
| Material | Temp. de topire tipică | Caracteristici cheie | Utilizări comune |
|---|---|---|---|
| Polipropilenă (PP) | 200 - 280 C | Cost redus, rezistent la substanțe chimice, prietenos cu balamalele vii | Capace, recipiente, capace cu balamale |
| ABS | 220 - 260 C | Rezistență bună la impact, ușor de finisat și placat | Carcase, carcase, piese de aparate |
| Policarbonat (PC) | 280 - 320 C | Rezistență ridicată la impact, transparență, rezistență la căldură | Lentile, huse de protecție, piese tehnice |
| Nailon (PA6 / PA66) | 240 - 290 C | Rezistență ridicată, rezistență la uzură, absoarbe umezeala | Angrenaje, cleme structurale, console |
| POM (acetal) | 190 - 230 C | Frecare scăzută, rigiditate ridicată, stabilitate dimensională | Angrenaje, mecanisme de culisare, conectori |
| Polietilenă (HDPE/LDPE) | 180 - 260 C | Flexibil, rezistent la umiditate, cost redus | Sticle, capace, fitinguri flexibile |
| PMMA (acrilic) | 210 - 250 C | Claritate optică ridicată, rezistență la zgârieturi | Ghiduri de lumină, huse de afișare, lentile |
| TPE/TPU | 180 - 230 C | Flexibilitate la atingere moale, rezistență la abraziune | Manere, garnituri, componente supraturlate |
Selectarea materialului afectează, de asemenea, contracția, pe care proiectanții de matriță o compensează atunci când decupează dimensiunile cavității. Rășinile semi-cristaline precum PP, nailon și POM tind să se micșoreze mai mult și mai puțin previzibil decât rășinile amorfe precum ABS și policarbonat, motiv pentru care tabelele de contracție pentru fiecare grad specific sunt verificate înainte ca sculele să fie finalizate. Calitățile armate adaugă o altă variabilă: încărcarea fibrei de sticlă reduce de obicei contracția generală, dar poate introduce contracție direcțională sau anizotropă de-a lungul direcției de orientare a fibrei, care trebuie luată în considerare în proiectarea matriței, mai degrabă decât corectată ulterior.
Aditivi și grade modificate
Rășinile de bază sunt modificate frecvent pentru a atinge un anumit obiectiv de performanță. Armarea cu fibră de sticlă crește rigiditatea și temperatura de deviere a căldurii. Se adaugă pachete ignifuge pentru carcasele electrice. Stabilizatorii UV prelungesc durata de viață în aer liber pentru piesele expuse la lumina soarelui. Modificatorii de impact îmbunătățesc rezistența la temperaturi scăzute. Fiecare pachet de aditivi poate modifica ușor fereastra de temperatură de topire, comportamentul de contracție și caracteristicile de curgere, astfel încât o fișă de date a materialului pentru gradul specific utilizat, nu doar familia generică de rășini, ar trebui să ghideze setările reale ale procesului.
Parametrii de proces care determină calitatea piesei finale
Patru setări interacționează pentru a decide dacă o piesă iese exactă dimensional și curată din punct de vedere cosmetic.
- Temperatura de topire - set bazat pe fereastra de procesare a rasinii; prea scăzut provoacă un flux slab și linii de sudură, prea mare riscă degradarea materialului și decolorarea.
- Viteza si presiunea injectiei - controlează cât de repede se umple cavitatea; umplerea mai rapidă reduce șansa de îngheț prematur în secțiunile subțiri, dar poate prinde aer sau poate provoca jet în apropierea poartă dacă este setată prea agresiv.
- Menține presiunea și timpul - compensează contracția volumetrică pe măsură ce piesa se răcește; se termină odată ce poarta îngheață, după care timpul suplimentar de reținere nu mai are niciun efect.
- Temperatura mucegaiului - influențează finisarea suprafeței, cristalinitatea rășinilor semicristaline și timpul general de răcire.
Lucrările de optimizare a timpului de ciclu publicate în ghidurile industriale din 2026 arată că majoritatea matrițelor rulează cu 20 până la 40 la sută mai lent decât optimul lor teoretic din cauza ineficiențelor de proiectare sau proces evitabile și că chiar și o reducere de 10 secunde pe un ciclu de 60 de secunde poate adăuga zeci de mii de dolari în profit anual pe mașină la programele de volum mare, în timp ce o creștere a costurilor de peste 2 secunde poate duce la o creștere a costurilor de peste 2 secunde. Acesta este unul dintre motivele pentru care modelatorii petrec un timp semnificativ de inginerie pentru reglarea acestor patru parametri, mai degrabă decât să-i trateze ca setări fixe.
Un exemplu simplu de timp de răcire
Timpul de răcire este estimat în mod obișnuit folosind pătratul grosimii peretelui, motiv pentru care dublarea grosimii peretelui nu dublează pur și simplu timpul de răcire, ci îl dublează aproximativ de patru ori. O piesă cu un perete nominal de 2 mm se poate răci în aproximativ 8 până la 12 secunde, în timp ce o piesă similară din același material cu un perete de 4 mm poate necesita 30 de secunde sau mai mult pentru a atinge o temperatură de evacuare sigură. Această relație este unul dintre cele mai puternice argumente pentru menținerea secțiunilor de perete subțiri și consistente oriunde cerințele structurale ale piesei o permit.
Ferestre de turnare și proces științifice
În loc să ajusteze parametrii prin încercare și eroare la fiecare lucrare, mulți formatori stabilesc o fereastră de proces documentată printr-un studiu structurat, adesea numit modelare științifică sau proiectare de experimente. Această abordare mapează modul în care variațiile vitezei de injecție, presiunea ambalajului și timpul de răcire afectează greutatea, dimensiunile și aspectul piesei, apoi blochează un proces de punct central care lasă o marjă pe ambele părți înainte ca defectele să apară. Piesele produse în acest fel tind să arate mult mai puține variații de la o fotografie la alta pe o perioadă lungă de producție.
Defecte comune și ce le cauzează de fapt
Majoritatea defectelor de turnare se datorează unui dezechilibru între viteza de umplere, presiune, răcire și comportamentul materialului, mai degrabă decât o singură greșeală izolată. Diagnosticarea unui defect înseamnă, de obicei, să lucrezi înapoi de la simptom la cea mai probabilă combinație de cauze.
| Defect | Cauza tipică | Remediere comună |
|---|---|---|
| Lovituri scurte | Presiune insuficientă, poartă subdimensionată, îngheț prematur | Ridicați presiunea sau viteza de injecție, măriți poarta |
| Urme de chiuvetă | Ambalare inadecvată în raport cu grosimea peretelui | Creșteți presiunea sau timpul ambalajului, reduceți grosimea locală |
| Deformarea | Răcire neuniformă, grosime inconsecventă a peretelui | Echilibrați canalele de răcire a matriței, reglați uniformitatea peretelui |
| Flash | Tonaj redus de cleme, suprafețe de matriță uzate | Mărește forța de strângere, întreține linia de despărțire |
| Linii de sudare | Se topesc fronturile care se întâlnesc după ce curge în jurul unei trăsături | Ridicați temperatura de topire, mutați poarta |
| Urme de arsuri | Aerul prins se aprinde sub compresie | Adăugați sau curățați ventilația în zona afectată |
| Linii de curgere | Se topește răcirea inegal pe măsură ce avansează | Ridicați temperatura mucegaiului sau topiți, reglați viteza de umplere |
| Friabilitate sau desfășurare | Umiditatea în rășină sau degradarea materialului | Materialul pre-uscat conform specificațiilor, reduce timpul de rezidență |
Alegeri de proiectare a pieselor care afectează modul în care se comportă procesul
Deoarece o mare parte din timpul ciclului și calitatea sunt decise înainte ca matrița să fie vreodată tăiată, proiectarea pieselor are un efect nemaipomenit asupra modului de desfășurare a procesului. Echipele de inginerie se referă adesea la această disciplină ca proiectare pentru fabricabilitate, iar aplicarea ei devreme economisește mult mai mult timp decât rezolvarea problemelor după ce oțelul a fost deja tăiat.
Grosimea peretelui
Grosimea uniformă a peretelui permite topiturii să se răcească într-un ritm constant, ceea ce reduce deformarea și urmele de scufundare. Secțiunile groase și inegale sunt cel mai mare factor de prelungire a timpului de răcire. Majoritatea pieselor din plastic de uz general se încadrează undeva între 1 mm și 4 mm în grosimea nominală a peretelui, cu secțiuni mai subțiri folosite pentru ambalare și secțiuni mai groase rezervate componentelor structurale.
Unghiuri de proiectare
Pereții verticali au nevoie de o ușoară conicitate, care începe în general în jur de 1 până la 2 grade, astfel încât piesa se eliberează curat de miez, fără a fi târâtă sau zgâriată. Suprafețele texturate au nevoie de obicei de tiraj suplimentar dincolo de această linie de bază, deoarece adâncimea texturii crește aderența mecanică dintre piesă și suprafața matriței.
Coaste și șefi
Nervurile adaugă rigiditate fără a adăuga volum, dar o nervură mai groasă de aproximativ 60 la sută din peretele alăturat va telegraf adesea ca un semn vizibil de chiuvetă pe suprafața opusă. Bosurile utilizate pentru fixarea cu șuruburi ar trebui să fie proiectate în mod similar cu o secțiune de miez sau o secțiune de perete mai subțire pentru a evita aceeași problemă de telegrafie.
Locația și tipul porții
Plasarea porții controlează modelul de umplere, locația liniei de sudură și marcajele cosmetice ale porții. Porțile de margine, porțile secundare și porțile cu vârf fierbinte se potrivesc fiecare cu diferite geometrii ale pieselor și cerințe de aspect. Porțile sunt de obicei poziționate în secțiunea cea mai groasă a piesei, astfel încât presiunea de ambalare să poată ajunge în zonele cele mai predispuse să se scufunde înainte ca poarta să înghețe.
Undercuts și acțiuni laterale
Caracteristicile care altfel ar prinde piesa în matriță, cum ar fi clemele de fixare sau găurile laterale, necesită glisoare, dispozitive de ridicare sau miezuri pliabile pentru a se elibera corect. Aceste mecanisme adaugă costuri de scule și complexitate, astfel încât proiectanții cântăresc dacă o tăietură este cu adevărat necesară sau dacă aceeași funcție poate fi realizată cu o geometrie de tragere dreaptă.
Considerații despre scule înainte de începerea producției
Înainte ca orice piesă să ajungă la producția completă, matrița în sine trebuie proiectată, tăiată și validată, iar acest pas modelează atât cronologia, cât și economia întregului proiect.
Prototip, pod și instrumente de producție
Sculele prototip, adesea tăiate din aluminiu, pot livra primele piese în câteva săptămâni și sunt utile pentru validarea potrivirii și a funcției înainte de a se angaja în producția completă de oțel. Uneltele pentru punte se află între ele, oferind mai multă durabilitate decât un prototip, în același timp fiind mai rapid de construit decât o matriță de producție întărită. Producția completă a sculelor din oțel durează mai mult, dar este proiectată să funcționeze pentru sute de mii sau milioane de cicluri fără uzură semnificativă.
Cavitația
O matriță poate fi construită cu o singură cavitate sau mai multe cavități producând piese identice la fiecare ciclu. Cavitația mai mare crește costul și complexitatea sculelor, dar multiplică producția pe ciclu, ceea ce scade costul pe piesă pentru programele cu volum mare. Echilibrarea lungimii curelei și răcirea în fiecare cavitate devine mai dificilă pe măsură ce numărul de cavități crește, iar o matriță dezechilibrată cu mai multe cavități se poate umple în mod neuniform, producând piese bune în unele cavități și injecții scurte în altele.
Oțel turnat și durata de viață estimată
Alegerea oțelului pentru matriță depinde de volumul de producție așteptat și de abrazivitatea materialului rulat. Oțelurile pentru scule mai moi sunt mai puțin costisitoare și adecvate pentru cicluri de producție mai scurte, în timp ce oțelurile întărite și uneori tratate cu suprafață sunt folosite pentru unelte de producție cu durată lungă de viață sau pentru rășini abrazive umplute cu sticlă care altfel ar purta prematur o suprafață mai moale.
Controlul calității pe tot parcursul producției
Consecvența nu are loc automat doar pentru că un proces rulează pe o mașină. Controlul continuu al calității menține o producție în limitele specificațiilor de la prima fotografie până la ultima.
- Verificarea primului articol - piesele inițiale dintr-o matriță nouă sau reparată sunt măsurate în raport cu desenul înainte de aprobarea executării.
- Monitorizarea greutății în timpul procesului - Urmărirea greutății piesei de la lovitură la steaguri de împușcare a procesului de derive, cum ar fi o lovitură scurtă în curs de dezvoltare sau un inel de verificare uzat, înainte ca piesele să se defecteze vizual.
- Eșantionarea dimensională - măsurarea periodică a dimensiunilor critice pentru funcționare confirmă că procesul rămâne centrat în toleranță pe termen lung.
- Verificări vizuale și cosmetice - ecranul operatorilor sau sistemelor de viziune pentru bliț, decolorare și defecte de suprafață pe piesele destinate aplicațiilor vizibile.
Automatizare, durabilitate și unde se îndreaptă procesul
Turnarea prin injecție este un proces matur, dar modul în care îl conduc fabricile continuă să evolueze. Două tendințe ies în evidență în rapoartele recente din industrie.
Monitorizarea proceselor digitale
Platformele digitale duble și de monitorizare a proceselor care oglindesc o celulă de producție reală în software sunt din ce în ce mai folosite pentru a prinde deriva înainte de a produce resturi, studiile de caz de la marile firme de consultanță raportând o rentabilitate substanțială a investiției atunci când această tehnologie este aplicată liniilor de producție consacrate. Aceste sisteme compară datele senzorilor în direct cu fereastra de proces validată în timp real și semnalează abaterile înainte ca un operator să observe un defect vizibil.
Conținut reciclat și remacinat
Resturile de rulare de la matrițele cu canal rece sunt de obicei măcinate și amestecate înapoi în rășină virgină într-un raport controlat, ceea ce reduce costul materialului și risipa fără a afecta semnificativ performanța pieselor atunci când raportul de amestec rămâne în limitele ghidului furnizorului de rășină. Conținutul reciclat post-consum este de asemenea specificat mai frecvent pentru componentele necritice, deși de obicei necesită o reglare suplimentară a procesului, deoarece materia primă reciclată poate varia mai mult în fluxul de topire și conținutul de umiditate decât materialul virgin.
Eficiență energetică
Mașinile complet electrice și hibride au continuat să înlocuiască presele complet hidraulice mai vechi în multe fabrici, deoarece acționările electrice reduc consumul de energie în gol și oferă un control mai precis și repetabil asupra vitezei de injecție, ceea ce la rândul său sporește consistența piesă-la-piesă.
Unde se folosește turnarea prin injecție astăzi
Procesul se scalează eficient de la câteva sute de părți la milioane de unități, motiv pentru care domină într-o gamă largă de industrii.
- Ambalare - închideri, capace și recipiente cu pereți subțiri produse pe cicluri scurte, adesea pe unelte cu canal cald cu cavitație mare.
- Automobile - ornamente interioare, conectori și componente de sub capotă turnate din rășini de inginerie care trebuie să tolereze căldura și vibrațiile.
- Electronice de larg consum - carcase, butoane și părți structurale interne, combinând frecvent o carcasă rigidă cu o prindere supramulată la atingere.
- Echipamente industriale - angrenaje, console și carcase în care consistența dimensională contează la volum mare.
- Produse outdoor și de agrement - fitinguri, carcase și feronerie care necesită rezistență la UV și rezistență la intemperii, alături de stabilitate dimensională.
- Bunuri de consum - jucării, articole de uz casnic și produse de zi cu zi care trebuie să fie produse repetat la scară și la un cost unitar redus.
Întrebări frecvente
Cât durează un ciclu de turnare prin injecție?
Cele mai multe cicluri se încadrează între 10 și 60 de secunde, deși piesele de ambalare cu pereți subțiri pot rula în mai puțin de 10 secunde, în timp ce componentele tehnice groase pot dura 120 de secunde sau mai mult.
Care este diferența dintre materialele termoplastice și termorigide în turnarea prin injecție?
Materialele termoplastice pot fi reîncălzite și remodelate în mod repetat, ceea ce face posibilă remacinarea. Termoseturile se reticulă chimic în timpul turnării și devin permanent rigide, astfel încât nu pot fi retopite odată întărite.
Ce materiale de turnare prin injecție sunt cel mai ușor de prelucrat?
Polipropilena și ABS sunt, în general, considerate materiale iertătoare din cauza ferestrelor lor largi de procesare și a fluxului previzibil, motiv pentru care sunt atât de comune în piesele de consum de zi cu zi.
De ce contează atât de mult grosimea peretelui?
Grosimea peretelui controlează timpul de răcire, care este de obicei cea mai lungă fază a ciclului, iar grosimea neuniformă este cauza principală a deformarii și a urmelor de scufundare. Deoarece timpul de răcire crește aproximativ cu pătratul grosimii, creșterile mici ale secțiunii peretelui pot avea un efect exagerat asupra duratei ciclului.
Poate turnarea prin injecție să producă piese transparente?
Da. Rășinile amorfe precum policarbonatul și PMMA sunt de obicei turnate în lentile transparente, capace și componente optice, cu condiția ca suprafața matriței să fie lustruită până la un finisaj optic și procesul să fie reglat pentru a evita aerul blocat sau liniile de curgere.
Ce cauzează flash la linia de despărțire?
Flash indică, de obicei, o forță de strângere insuficientă în raport cu presiunea de injecție, o suprafață de despărțire a matriței uzată sau deteriorată sau o viteză excesivă de injecție care împinge topitura dincolo de sigiliul matriței.
Care este diferența dintre o matriță cu canal cald și o matriță cu canal rece?
Un canal rece se solidifică împreună cu piesa și produce deșeuri care trebuie tăiate sau remăcinate, în timp ce un canal cald menține canalele de alimentare topite între împușcături, reducând risipa de material și, adesea, scurtând timpul ciclului cu prețul unei matrițe mai complexe și mai costisitoare.
Câte cavități ar trebui să aibă o matriță de producție?
Numărul de cavități depinde de volumul necesar, buget și dimensiunea mașinii. Mai multe cavități scad costul pe piesă la volume mari, dar cresc costul sculelor și fac mai dificilă menținerea uniformă a fiecărei cavități, astfel încât numărul potrivit este de obicei ales printr-o analiză cost-pe-piesă, mai degrabă decât printr-o regulă fixă.
Poate fi folosit materialul remacinat sau reciclat fără a afecta calitatea pieselor?
În majoritatea cazurilor, da, cu condiția ca raportul de remacinare să rămână în limitele ghidului furnizorului de rășină și materialul să fie uscat corespunzător înainte de reprocesare. Proporții mai mari de macinare sau reprocesare repetată pot reduce treptat proprietățile mecanice, astfel încât piesele structurale critice limitează de obicei conținutul de reticulare mai strict decât piesele cosmetice sau nestructurale.
