Ce înseamnă PA6? Poliamida 6 explicată

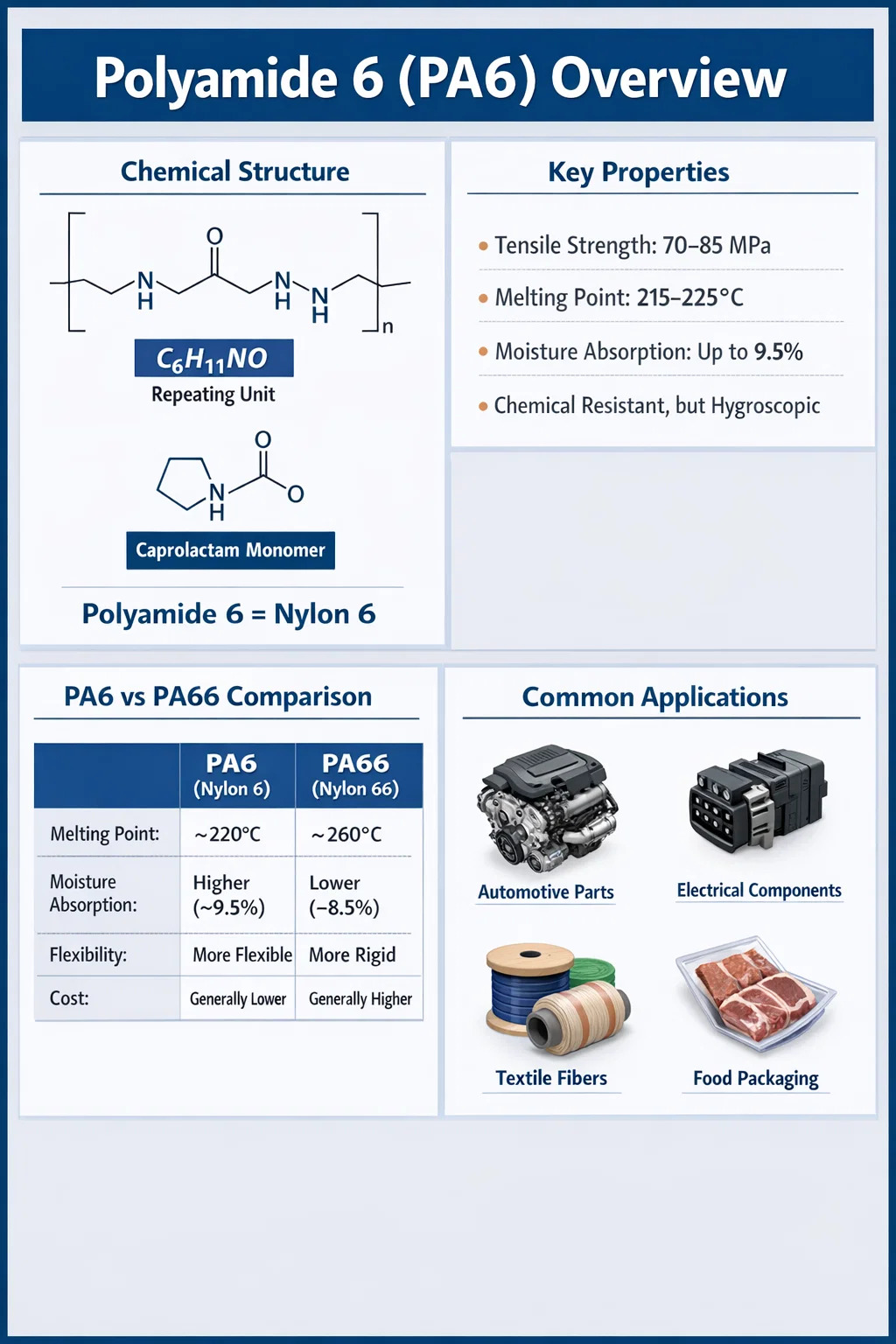

Ce înseamnă PA6?

PA6 înseamnă Poliamida 6 , un polimer termoplastic semicristalin produs prin polimerizarea cu deschidere a inelului a caprolactamei. Aparține familiei mai largi de nailon și este unul dintre cele mai utilizate materiale plastice de inginerie din lume. "6" se referă la cei șase atomi de carbon din unitatea monomer repetată derivată din caprolactamă (C₆H₁₁NO). PA6 este, de asemenea, denumit în mod obișnuit Nylon 6 și ambii termeni descriu același material de bază.

În contexte industriale și tehnice, PA6 și Poliamida 6 sunt folosite în mod interschimbabil. Îl veți găsi etichetat ca PA6 în fișele de date de inginerie, ca Nylon 6 în listele de produse comerciale și, uneori, ca policaprolactamă în literatura științifică. Indiferent de etichetă, toate aceste denumiri se referă la aceeași structură a scheletului polimeric definită prin repetarea legăturilor amidice (-CO-NH-) de-a lungul lanțului polimeric.

La nivel global, Poliamida 6 este unul dintre cele mai consumate termoplastice de inginerie. Volumul anual de producție depășește 4 milioane de tone metrice , iar materialul este parte integrantă a industriilor, de la automobile și electronice până la textile și ambalaje alimentare. Înțelegerea a ceea ce reprezintă PA6 este doar punctul de plecare - chimia sa, caracteristicile de performanță și comportamentul de procesare definesc de ce a devenit atât de dominant din punct de vedere comercial.

Chimia din spatele poliamidei 6

Poliamida 6 este sintetizată prin polimerizarea hidrolitică cu deschidere a inelului a ε-caprolactamei, o amidă ciclică. Acest proces diferă fundamental de Poliamida 66 (PA66), care este realizată prin polimerizarea prin condensare a doi monomeri separați - hexametilendiamină și acid adipic. Originea monomerică a PA6 îi conferă o structură a lanțului mai uniformă și puțin mai flexibilă în comparație cu PA66.

Gruparea amidă (-CONH-) care se repetă de-a lungul coloanei vertebrale PA6 este responsabilă pentru multe dintre caracteristicile sale cheie, inclusiv:

• Legături intermoleculare puternice de hidrogen, care contribuie la rigiditatea mecanică și la punctul de topire ridicat
• Afinitate pentru moleculele de apă, ceea ce duce la absorbția umidității (higroscopicitate) care afectează stabilitatea dimensională
• Rezistență chimică la uleiuri, grăsimi, combustibili și majoritatea solvenților organici
• Susceptibilitate la acizi și baze puternice, care pot hidroliza legătura amidă

Gradul de cristalinitate în Poliamida 6 variază de obicei de la 35% până la 45% , în funcție de condițiile de procesare. Cristalinitatea mai mare se corelează cu o rigiditate, rezistență și rezistență chimică mai mare, în timp ce cristalinitatea mai scăzută îmbunătățește rezistența la impact și flexibilitatea. Acest echilibru poate fi reglat prin agenți de nucleare, viteze de răcire și protocoale de recoacere în timpul producției.

Greutatea moleculară a gradelor PA6 comerciale variază considerabil. Calitățile standard de turnare prin injecție au, de obicei, greutăți moleculare medii numerice (Mn) în intervalul de 15.000 până la 40.000 g/mol , în timp ce variantele de calitate a fibrelor și a filmului pot atinge greutăți moleculare mai mari pentru a îndeplini cerințele specifice de tracțiune și alungire.

Proprietățile fizice și mecanice cheie ale PA6

Profilul de performanță al poliamidei 6 îl face unul dintre cele mai versatile termoplastice de inginerie disponibile. Următorul tabel rezumă proprietățile tipice ale PA6 neumplut, de calitate standard, în stare uscată ca turnare (DAM):

O proprietate care necesită o atenție atentă este absorbția umidității. PA6 absoarbe umiditatea din mediu, iar la saturație (conținut de umiditate de echilibru sau EMC), proprietățile se schimbă semnificativ. Rezistența la tracțiune poate scădea 20–30% , în timp ce rezistența la impact și alungirea la rupere se îmbunătățesc. Aceasta înseamnă că piesele PA6 testate în stare condiționată (umedă) se comportă destul de diferit față de aceleași piese testate imediat după turnare (uscat). Inginerii trebuie să țină cont de acest lucru atunci când proiectează aplicații structurale.

Comportament termic

Poliamida 6 are un punct de topire în jur de 220°C, ceea ce o plasează confortabil în gama de materiale plastice de inginerie la temperatură medie. Temperatura sa de deformare a căldurii (HDT) sub o sarcină de 1,8 MPa este de aproximativ 55–65°C pentru tipurile neumplute, dar aceasta crește dramatic cu armarea cu fibră de sticlă - un PA6 umplut cu sticlă 30% poate atinge un HDT de 200°C sau mai mare . Acest lucru face ca PA6 ranforsat să fie adecvat pentru aplicațiile auto sub capotă, unde expunerea la căldură este o realitate zilnică.

PA6 vs PA66: Cum diferă și când să le alegeți pe fiecare

Poliamida 6 și Poliamida 66 sunt cele două tipuri de nailon cele mai importante din punct de vedere comercial și sunt comparate frecvent. Deși împărtășesc o familie chimică similară, diferențele lor contează în aplicații reale.

Pentru majoritatea aplicațiilor de uz general - bunuri de larg consum, carcase nestructurale, fibre textile - PA6 este alegerea preferată datorită costului său mai mic, a fluxului mai bun în timpul turnării prin injecție și a esteticii superioare a suprafeței. Pentru aplicații solicitante din automobile sau industriale care necesită expunere susținută la temperaturi peste 150°C, PA66 are un avantaj. Cu toate acestea, cu pachete de stabilizatori și armături din sticlă, PA6 poate fi proiectat pentru a reduce o mare parte din acest decalaj de performanță.

Clasele și formulările comune ale poliamidei 6

PA6 brut neumplut este doar baza. Peisajul comercial include zeci de grade modificate proiectate pentru obiective specifice de performanță. Principalele categorii sunt:

PA6 armat cu fibra de sticla

Adăugarea de fibre de sticlă la încărcări de 15%, 30% sau 50% din greutate transformă PA6 într-un material structural. Un grad PA6 umplut cu sticlă 30% oferă de obicei rezistență la tracțiune de 160–180 MPa și un modul de încovoiere de 8.000–10.000 MPa – de aproximativ trei până la patru ori mai mare decât rigiditatea rășinii de bază neumplute. Această variantă ranforsată este o alegere standard pentru suporturile structurale, capacele motorului, carcasele electrice și clemele portante în ansamblurile auto.

PA6 ignifug

Pentru aplicații electrice și electronice, gradele ignifuge (FR) ale poliamidei 6 încorporează aditivi fără halogen sau halogenați pentru a atinge evaluările UL 94 V-0 la grosimi specificate ale peretelui, adesea chiar de 0,4 mm. Aceste clase sunt critice pentru carcasele întreruptoarelor, bazele de relee, corpurile conectorilor și alte componente în care riscul de aprindere trebuie redus la minimum în conformitate cu standardele IEC 60695 și UL.

PA6 modificat la impact

Întărirea cauciucului prin modificatori elastomeri, cum ar fi EPDM sau poliolefine grefate cu anhidridă maleică, îmbunătățește substanțial rezistența la impact la temperatură joasă. Calitățile PA6 super-dure pot atinge valori de impact Charpy crestate de 50–80 kJ/m² comparativ cu 5–8 kJ/m² ale gradelor standard. Aceste formulări sunt utilizate în articole sportive, carcase de scule și componente pentru bara de protecție auto.

PA6 stabilizat termic

PA6 standard suferă o degradare oxidativă termică peste 100°C în scenariile de expunere pe termen lung. Calitățile stabilizate la căldură încorporează sisteme stabilizatoare pe bază de cupru sau cu amine împiedicate pentru a prelungi durata de viață continuă la temperaturi de 120–130°C. Acest lucru este relevant pentru galeriile de admisie a aerului, componentele sistemului de răcire și alte piese din apropierea subsistemelor auto generatoare de căldură.

Umplute cu minerale și fibre de carbon

Umpluturi minerale, cum ar fi talcul sau wollastonit, sunt adăugate pentru a îmbunătăți stabilitatea dimensională, rigiditatea și duritatea suprafeței la un cost mai mic în comparație cu fibrele de sticlă. PA6 ranforsat cu fibră de carbon oferă o rigiditate specifică excepțională și este din ce în ce mai specificat în aplicațiile structurale ușoare din aerospațiale și echipamentele sportive de înaltă performanță, deși costurile materialelor sunt substanțial mai mari.

Cum este procesat PA6: Metode de fabricație

Poliamida 6 este compatibilă cu o gamă largă de metode de prelucrare a polimerilor, ceea ce contribuie în mod semnificativ la versatilitatea sa comercială. Alegerea metodei de procesare depinde de geometria produsului dorit și de cerințele de utilizare finală.

Turnare prin injecție

Turnarea prin injecție este metoda dominantă de procesare pentru PA6 în aplicațiile de inginerie. Temperaturile tipice de topire variază de la 240°C până la 280°C , cu temperaturi de matriță de 60–100°C utilizate pentru a controla cristalinitatea și finisarea suprafeței. Pre-uscarea este esențială: peletele PA6 trebuie să fie uscate până la un conținut de umiditate sub 0,2% înainte de procesare pentru a preveni degradarea hidrolitică în timpul turnării, ceea ce provoacă pierderea greutății moleculare, defecte de suprafață (destindere, dungi) și proprietăți mecanice reduse. Uscarea la 80°C timp de 4-6 ore într-un uscător cu dezumidificare este o practică standard.

extrudare

PA6 este extrudat pe scară largă în profile, tuburi, tije, filme și foi. PA6 de calitate film este utilizat pe scară largă în ambalajele alimentare ca strat de barieră, datorită proprietăților sale excelente de barieră la oxigen și aromă. Filmele multistrat coextrudate care combină PA6 cu straturi de polietilenă sau polipropilenă oferă soluții de ambalare care echilibrează flexibilitatea, performanța de barieră și etanșarea la căldură. Filmul PA6 realizează rate de transmisie a oxigenului de sub 30 cc·mil/100 in²·zi în condiții uscate.

Filare prin topire pentru producția de fibre

Industria textilă se bazează pe fibre PA6 filate prin topire (fibre de nailon 6) pentru ciorapi, îmbrăcăminte sport, costume de baie, covoare și țesături industriale. Procesul de filare în topitură implică extrudarea PA6 topit prin filare, urmată de trefilare și texturare pentru a atinge tenacitatea și valorile de alungire țintă. Firele de filament PA6 comerciale prezintă de obicei tenacități în intervalul de 4–7 g/denier , făcându-le durabile, rezistente la abraziune și rezistente la solicitări mecanice repetate.

Suflare și turnare rotațională

Clasele specializate de turnare prin suflare ale PA6 sunt utilizate pentru a produce conducte de combustibil, rezervoare de fluid și componente auto goale în cazul în care este necesară combinația de rezistență chimică și integritate mecanică. Turnarea prin rotație cu pulbere PA6 este aplicată în containere industriale și carcase speciale, deși acest lucru este mai puțin obișnuit decât pentru tipurile de polietilenă.

Aplicații majore ale PA6 în diverse industrii

Gama de aplicare a poliamidei 6 este excepțional de largă. Mai jos sunt industriile primare și aplicațiile specifice de utilizare finală în care PA6 este un material standard sau preferat.

Industria Auto

Sectorul auto este cel mai mare consumator de PA6 de calitate inginerească, reprezentând aproximativ 35–40% din consumul total de plastic de inginerie PA6. Componentele auto cheie realizate din PA6 armat cu sticlă sau stabilizat la căldură includ:

• Rezonatoare și galerii de admisie a aerului
• Capacele motorului și baile de ulei (pe anumite platforme)
• Carcasele sistemului de racire si corpurile termostatului
• Suporturi pentru pedale și ghidaje pentru cablu
• Conectori ale conductelor de combustibil și conducte de lichid
• Cleme structurale, bucșe de fixare și mecanisme pentru mânerul ușii

Tranziția industriei auto către designul vehiculelor ușoare (pentru a îmbunătăți eficiența consumului de combustibil și a reduce emisiile de CO₂) continuă să conducă la înlocuirea componentelor metalice cu PA6 armat cu sticlă – o tendință descrisă în mod obișnuit ca „înlocuire a metalului”. Un vehicul modern tipic conține între 15 și 25 kg din materiale poliamidice, PA6 și PA66 reprezentând ponderea majoritară.

Aplicații electrice și electronice (E&E).

PA6 de calitate FR și de uz general sunt utilizate pe scară largă în componentele electrice datorită combinației lor de rezistență mecanică, stabilitate dimensională și proprietăți de izolare electrică. Rezistivitatea suprafeței PA6 depășește 10¹³ Ω , iar rezistența sa dielectrică este de obicei de 14–16 kV/mm, ceea ce îl face foarte potrivit pentru carcase de conector, carcase de relee, baze de întrerupător, blocuri de borne și miezuri de bobină a motorului.

Aplicații textile și fibre

Din punct de vedere al volumului, fibra este de fapt cea mai mare aplicație a Poliamidei 6 la nivel global, consumând aproximativ 60–65% din producția totală de PA6. Fibrele de nailon 6 apar în ciorapi, lenjerie, îmbrăcăminte activă, țesături de tapițerie și covoare. Rezistența remarcabilă la abraziune și recuperarea elastică a fibrei PA6 o fac deosebit de apreciată în fibrele pentru covoare, unde concurează cu PA66 și poliesterul.

Ambalarea alimentelor

Filmul PA6 este un material cheie în ambalarea flexibilă a alimentelor, în special pentru carnea, brânza și alimentele procesate ambalate în vid. Proprietățile sale superioare de barieră în comparație cu poliolefinele împiedică pătrunderea oxigenului care duce la deteriorarea oxidativă, prelungind semnificativ durata de valabilitate. Foliile de ambalare pe bază de PA6 prezintă, de asemenea, o rezistență excelentă la perforare și pot rezista la pasteurizare și procesare pe retortă la temperaturi de până la 121°C.

Bunuri industriale și de consum

PA6 este utilizat pe scară largă în carcase de scule electrice, echipamente sportive (legături de schi, feronerie pentru cățărare, componente pentru biciclete), componente ale transportoarelor industriale, angrenaje și bucșe, legături și sisteme de gestionare a cablurilor și fitinguri pneumatice. Combinația sa de duritate, rezistență la uzură și prelucrabilitate îl face o alegere practică atât pentru piese de producție în masă turnate prin injecție, cât și pentru stocul semifinisat prelucrat.

Înțelegerea sensibilității la umiditate a poliamidei 6

Gestionarea umidității este unul dintre cele mai importante aspecte practic ale lucrului cu PA6 și afectează atât performanța de procesare, cât și cea de utilizare finală. PA6 este higroscopic - absoarbe apa din mediul ambiant până când ajunge la echilibru cu umiditatea relativă din jur.

La 50% umiditate relativă și 23°C (stare condiționată tipică conform ISO 1110), PA6 absoarbe aproximativ 2,5–3,0% umiditate din greutate . La saturație completă (scufundată în apă), aceasta crește la aproximativ 9-10%. Aceste niveluri de umiditate influențează direct:

• Stabilitate dimensională: PA6 prezintă modificări dimensionale (umflare) pe măsură ce conținutul de umiditate crește, cu o expansiune liniară de aproximativ 0,7–1,0% la procente de umiditate absorbită. Pentru componentele care se potrivesc cu precizie, acest lucru trebuie luat în considerare în toleranță.
• Rezistența la tracțiune și modulul: Ambele scad odată cu absorbția de umiditate, deoarece apa acționează ca un plastifiant prin întreruperea legăturilor de hidrogen intermoleculare.
• Rezistenta la impact: Se îmbunătățește pe măsură ce crește conținutul de umiditate, datorită ductilității crescute. PA6 condiționat este semnificativ mai dur decât DAM PA6 în testele de impact la temperatură joasă.
• Calitatea procesării: Peleții umezi procesați fără uscare adecvată produc piese cu defecte de suprafață, goluri, greutate moleculară redusă și proprietăți mecanice compromise.

Inginerii care specifică PA6 pentru aplicații structurale ar trebui să facă întotdeauna referire la datele mecanice condiționate (la conținutul de umiditate de serviciu așteptat) mai degrabă decât valorile uscate ca turnare, pentru a evita supraestimarea performanței în funcționare.

Durabilitatea și reciclarea PA6

Sustenabilitatea este o dimensiune din ce în ce mai critică a selecției materialelor, iar poliamida 6 are un profil de sfârșit de viață mai favorabil decât multe alte materiale plastice de inginerie. PA6 poate fi reciclat mecanic - re-topit și reprocesat în piese noi - cu o anumită degradare a greutății moleculare și a proprietăților, în special după mai multe cicluri de procesare. Deșeurile industriale și PA6 post-consum din fibrele de covoare, plasele de pescuit și deșeurile textile sunt colectate și reciclate la scară în mai multe programe din întreaga lume.

Reciclarea chimică este deosebit de avantajoasă pentru PA6 comparativ cu PA66. Deoarece PA6 este făcut dintr-un singur monomer (caprolactamă), poate fi depolimerizat înapoi la caprolactamă pură prin hidroliză sau glicoliză, iar monomerul recuperat poate fi apoi repolimerizat în PA6 de calitate virgină. Această cale de reciclare în buclă închisă este deja operațională din punct de vedere comercial - companii precum Aquafil produc Econyl, o fibră PA6 regenerată făcută din deșeuri post-consum, cum ar fi plasele de pescuit aruncate și fibrele de covoare, cu o amprentă de carbon semnificativ mai mică decât producția virgină.

Evaluările ciclului de viață indică faptul că producerea a 1 kg de PA6 virgin necesită aproximativ 120–130 MJ de energie și generează aproximativ 6–8 kg de emisii echivalent CO₂. PA6 reciclat reduce aceste cifre cu 50-80%, în funcție de ruta de reciclare, făcându-l unul dintre cei mai reciclabili polimeri de inginerie din punct de vedere chimic.

Caprolactama pe bază de bio, derivată din materii prime pe bază de plante, este, de asemenea, în curs de dezvoltare activă ca o cale de reducere a dependenței de combustibili fosili a producției de PA6, deși scara comercială rămâne limitată de acum.

Limitări și considerații de proiectare pentru PA6

În timp ce poliamida 6 oferă o combinație convingătoare de proprietăți, nu este universal potrivită pentru fiecare aplicație. Proiectanții și inginerii ar trebui să fie conștienți de următoarele limitări:

• Schimbarea dimensională indusă de umiditate: După cum s-a discutat, umflarea higroscopică limitează utilizarea în ansamblurile cu toleranță strânsă expuse la umiditate variabilă sau imersiune directă în apă fără o compensare adecvată a proiectării.
• Degradarea UV: PA6 nemodificat se degradează la expunerea prelungită la UV, ceea ce duce la cretarea suprafeței, fragilizarea și schimbările de culoare. Pentru aplicațiile în aer liber sunt necesare calități stabilizate la UV sau acoperiri de protecție.
• Sensibilitate la acizi și baze puternice: PA6 este atacat de acizi minerali concentrați (HCl, H₂SO₄) și alcalii puternici, care hidrolizează legătura amidă și provoacă scisarea lanțului. Aplicațiile care implică astfel de substanțe chimice necesită materiale alternative.
• Fluaj sub sarcină susținută: La fel ca toate termoplasticele semicristaline, PA6 prezintă fluaj (deformare lentă sub sarcină constantă), care trebuie luat în considerare în aplicațiile structurale pe termen lung, în special la temperaturi ridicate sau în stări condiționate.
• Contracție și deformare: PA6 are o contracție relativ mare a matriței (0,6–1,8% pentru tipurile neumplute și 0,3–0,7% anizotrop pentru clasele umplute cu sticlă), ceea ce necesită o proiectare atentă a matriței și un control al parametrilor de procesare pentru a minimiza deformarea în părțile plate sau asimetrice.

Pentru aplicațiile în care aceste limitări sunt rupturi, alternativele includ PA12 (absorbție mai mică de umiditate), POM (stabilitate dimensională mai bună), PPS (rezistență chimică și termică superioară) sau PEEK (performanță extremă, dar la un cost semnificativ mai mare).
