Care este diferența dintre PA 6 și PA 12?

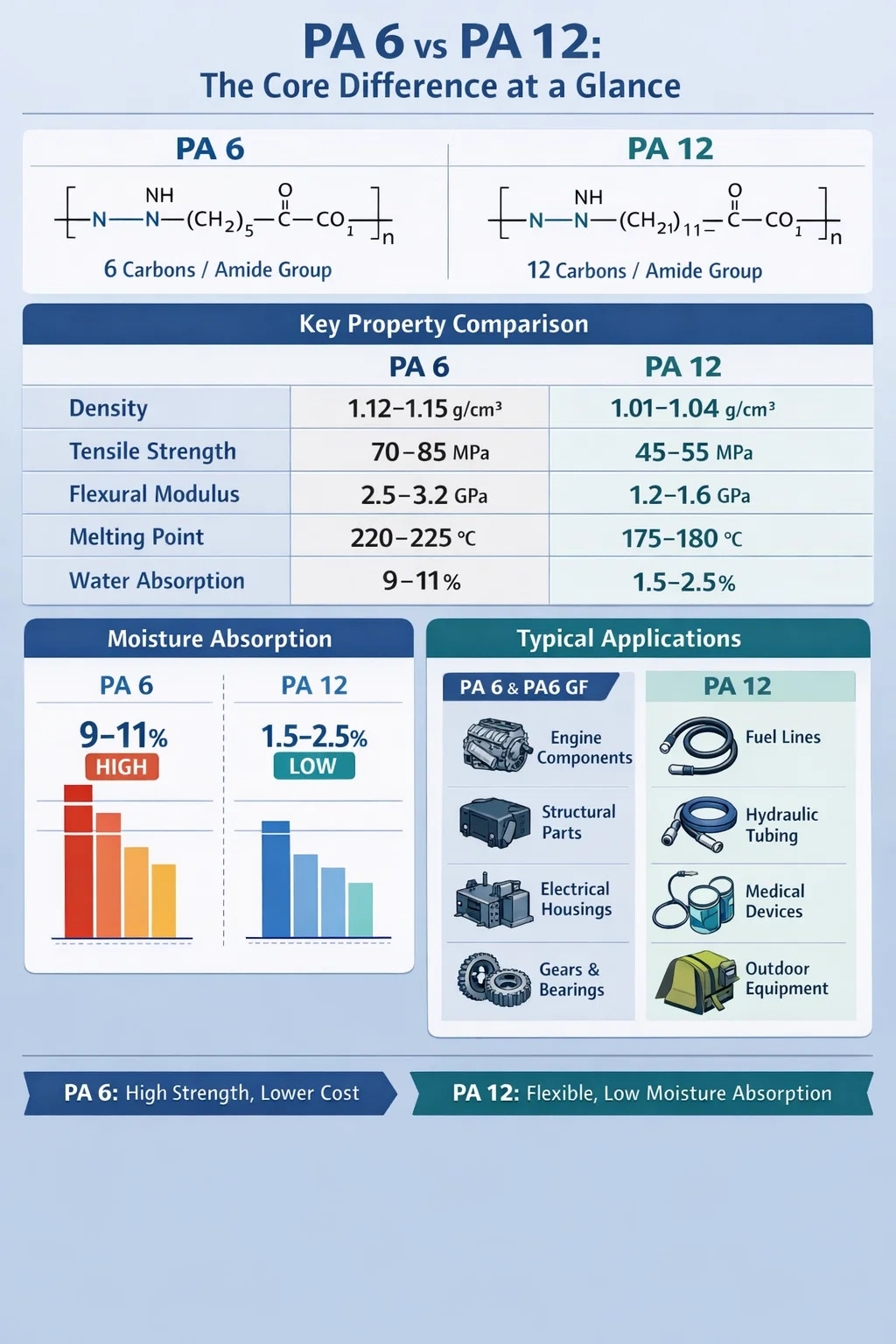

PA 6 vs PA 12: Diferența de bază dintr-o privire

PA 6 (Polyamid 6, cunoscut și sub numele de Nylon 6) și PA 12 (Polyamid 12, cunoscut și sub numele de Nylon 12) sunt ambele termoplastice de inginerie din familia poliamidelor, dar diferă semnificativ în structura moleculară, absorbția umidității, rezistența chimică, proprietățile mecanice și comportamentul de procesare. Numărul din numele lor se referă la numărul de atomi de carbon din lanțul monomerului - PA 6 este făcut din caprolactamă (6 atomi de carbon), în timp ce PA 12 este derivat din laurolactamă (12 atomi de carbon). Această diferență structurală aparent simplă creează comportamente materiale dramatic diferite în aplicațiile din lumea reală.

Pe scurt: PA 6 oferă o rigiditate mai mare, o rezistență mecanică mai bună și un cost mai mic, făcându-l ideal pentru componente structurale și portante. PA 12 excelează în stabilitate dimensională, absorbție scăzută de umiditate și flexibilitate, făcându-l alegerea preferată pentru tuburi, conducte de combustibil și aplicații în aer liber unde rezistența la umiditate este critică. Când se adaugă armătură cu fibră de sticlă — formare Materiale PA6 GF — diferența de performanță cu PA 12 în rigiditate se mărește și mai mult în favoarea PA 6.

Structura moleculară și densitatea grupului amidic

Diferența fundamentală dintre PA 6 și PA 12 constă în cât de frecvent apar grupările amidice (-CO-NH-) de-a lungul scheletului polimeric. În PA 6, o legătură amidă are loc la fiecare 6 atomi de carbon. În PA 12, distanța se extinde la 12 atomi de carbon între fiecare legătură amidă.

Grupările amidice sunt hidrofile - atrag și leagă moleculele de apă prin legături de hidrogen. Aceasta înseamnă că PA 6, cu o densitate mai mare a grupului amidic, absoarbe semnificativ mai multă umiditate decât PA 12. PA 6 poate absorbi până la 9–11% umiditate la saturație în apă, în timp ce PA 12 absoarbe doar aproximativ 1,5–2,5%. Aceasta nu este o diferență minoră – influențează direct stabilitatea dimensională, performanța mecanică și proprietățile electrice pe durata de viață a produsului.

Lanțul alifatic mai lung din PA 12 contribuie, de asemenea, la o mai mare mobilitate a lanțului și la o temperatură mai scăzută de tranziție sticloasă. PA 12 rămâne flexibil chiar și la temperaturi de până la -40°C, motiv pentru care este utilizat pe scară largă în combustibilul auto și liniile de frână în aplicații cu climă rece.

Comparația proprietăților cheie: PA 6 vs PA 12

Tabelul de mai jos oferă o comparație tehnică alăturată a celor mai importante proprietăți ale materialelor pentru inginerii de proiectare care selectează între aceste două poliamide.

Absorbția umidității și stabilitatea dimensională

Absorbția umidității este unul dintre cei mai critici factori care diferențiază PA 6 de PA 12 în inginerie practică. Piesele PA 6 își pot modifica dimensiunile cu cât 1,5–2,0% lungime deoarece absorb umiditatea atmosferică în timp după turnare. Acest lucru face ca componentele de precizie fabricate din PA 6 nearmat să fie dificil de utilizat în ansambluri cu toleranță strânsă, cu excepția cazului în care condiționarea este luată în considerare în proiectare sau armătura cu fibră de sticlă este utilizată pentru a suprima modificarea dimensională.

PA 12, în schimb, prezintă modificări dimensionale mai mici de 0,5% în aceleași condiții. Acest lucru îl face mult mai previzibil în funcționare și este unul dintre motivele principale pentru care proiectanții aleg PA 12 pentru conectori hidraulici, fitinguri de precizie și tuburi cu orificii mici, unde potrivirea și funcționarea trebuie să rămână consistente în mediile cu umiditate în schimbare.

Umiditatea afectează și proprietățile mecanice. O piesă PA 6 testată uscat ca turnat poate prezenta o rezistență la tracțiune de 80 MPa, dar după condiționarea la un conținut de umiditate echilibrat la 50% umiditate relativă, aceasta poate scădea la aproximativ 55–60 MPa. Acesta este un compromis cunoscut care trebuie luat în considerare atunci când se specifică PA 6 pentru aplicații structurale. PA 12 prezintă mult mai puține variații - proprietățile sale mecanice condiționate rămân apropiate de valorile sale uscate, ceea ce simplifică specificația materialului pentru proiectanți.

PA 6 armat cu fibră de sticlă: ce aduc materialele PA6 GF la masă

Când fibră de sticlă este adăugată la PA 6, materialul PA6 GF rezultat (disponibil în mod obișnuit ca PA6 GF15, PA6 GF30, PA6 GF50 etc., unde numărul indică conținutul de fibră de sticlă în procente în greutate) suferă o transformare dramatică în rigiditate și rezistență. Aceasta este una dintre cele mai utilizate strategii de armare în materialele plastice de inginerie.

Cum modifică fibra de sticlă performanța PA 6

PA6 GF30 (30% PA 6 armat cu fibră de sticlă) este gradul cel mai frecvent specificat. Oferă:

• Rezistența la tracțiune a 170–190 MPa , mai mult decât dublu față de PA 6 neîntărit
• Modulul de încovoiere al 8-10 GPa , comparativ cu 2,5–3,2 GPa pentru PA 6 curat
• Absorbție redusă de umiditate - fibra de sticlă în sine nu absoarbe apa, astfel încât absorbția eficientă a umidității în compozit este semnificativ mai mică decât în PA 6 curat
• Stabilitate dimensională îmbunătățită - deformarea și contracția după matriță sunt reduse, deși contracția anizotropă devine o nouă considerație datorită orientării fibrelor
• Temperatura de deviere a căldurii crește la aproximativ 200–210°C (față de ~185°C pentru PA 6 curat la o sarcină de 1,8 MPa)

Materialele PA6 GF sunt utilizate pe scară largă în galeriile de admisie auto, capacele motoarelor, suporturile structurale, carcasele electrice și componentele pompelor industriale. Combinația dintre rigiditatea ridicată, rezistența bună la căldură și costul relativ scăzut al materiei prime face din PA6 GF30 unul dintre cei mai rentabili compuși de inginerie de pe piață.

PA6 GF vs PA 12: O comparație directă

Când se compară materialele PA6 GF cu PA 12 nearmat, alegerea devine mai nuanțată. PA6 GF30 va depăși semnificativ PA 12 în ceea ce privește rigiditatea și rezistența la căldură, dar PA 12 va câștiga în continuare prin flexibilitate, rezistență chimică la combustibili și fluide hidraulice și duritatea la temperaturi scăzute. Dacă aplicația necesită o piesă structurală rigidă care funcționează la temperaturi ridicate, PA6 GF este câștigătorul clar. Dacă piesa este o conductă flexibilă de combustibil sau un conector expus lichidului de frână și la temperaturi de iarnă de -30°C, PA 12 rămâne alegerea potrivită.

Rezistență chimică: unde PA 12 depășește

PA 12 are o rezistență superioară la o gamă largă de substanțe chimice în comparație cu PA 6. Densitatea mai mică a grupului amidic îl face mai rezistent la hidroliză și atacul de la acizi, alcalii și solvenți organici. În aplicațiile auto, acest lucru se traduce printr-o rezistență mai bună la:

• Combustibili, inclusiv amestecuri de etanol (E10, E85) și motorină
• Lichide hidraulice și lichide de frână (DOT 4 și DOT 5.1)
• Săruri rutiere clorură de zinc și clorură de calciu
• Unsori auto si uleiuri lubrifiante

PA 6 funcționează adecvat în multe dintre aceste medii, dar poate prezenta fisurare la stres atunci când este expus la clorură de zinc sub sarcină mecanică - un fenomen cunoscut sub numele de fisurare la stres ambiental (ESC). Aceasta a fost o problemă istorică cu clemele și suporturile PA 6 în mediile de sub capotă în care sunt prezente stropi de drum care conțin săruri de drum. PA 12 este substanțial mai puțin susceptibil la acest tip de defecțiune.

Pentru aplicațiile farmaceutice și de contact alimentar, PA 12 oferă, de asemenea, avantaje de reglementare pe unele piețe, datorită conținutului său extractibil mai scăzut și chimiei de suprafață mai stabile în timp.

Diferențele de procesare între PA 6 și PA 12

Ambele materiale sunt termoplastice prelucrate în principal prin turnare prin injecție și extrudare, dar diferitele lor puncte de topire și sensibilitatea la umiditate duc la cerințe diferite de procesare.

Cerințe de uscare

Datorită absorbției mari de umiditate, PA 6 este deosebit de sensibil la degradarea hidrolitică în timpul procesării, dacă nu este uscat corespunzător. Condițiile de uscare recomandate pentru PA 6 sunt de obicei 80°C timp de 4-8 ore într-un uscător cu dezumidificare pentru a obține un conținut de umiditate sub 0,2%. Eșecul de a usca PA 6 în mod corespunzător are ca rezultat urme de desfășurare, greutate moleculară redusă și proprietăți mecanice compromise în piesa turnată. Materialele PA6 GF au aceleași cerințe de uscare.

PA 12, cu higroscopicitatea sa mult mai scăzută, necesită uscare mai puțin agresivă - de obicei 80°C timp de 2-4 ore este suficient. Acest lucru poate oferi un avantaj al eficienței procesării în producția de volum mare.

Temperatura de topire și temperatura matriței

PA 6 este procesat la temperaturi de topire de 240–280°C, în timp ce PA 12 rulează la o temperatură mai mică de 200–240°C. Această temperatură de procesare mai scăzută pentru PA 12 poate reduce consumul de energie și timpul de ciclu în unele cazuri. Cu toate acestea, punctul de topire mai scăzut al PA 12 înseamnă, de asemenea, că are o temperatură de serviciu continuă mai scăzută - relevantă atunci când specificați piese pentru medii fierbinți, cum ar fi componentele auto sub capotă.

Contracție și deformare

PA 6 nearmat se contractă izotrop la aproximativ 1,0–1,5% în timpul turnării. Materialele PA6 GF prezintă contracție anizotropă – mai mică în direcția curgerii (aproximativ 0,2–0,5%) și mai mare în direcția transversală (aproximativ 0,6–1,2%) – care trebuie luată în considerare în proiectarea matriței pentru a preveni deformarea. PA 12 prezintă o contracție moderată de aproximativ 0,8–1,5% și se comportă mai previzibil în părțile cu pereți subțiri datorită flexibilității sale inerente.

Performanță termică și îmbătrânire termică pe termen lung

PA 6 are un punct de topire mai mare (220–225°C) și, în general, performanțe termice mai bune decât PA 12 (175–180°C). Când sunt armate cu fibră de sticlă, materialele PA6 GF pot funcționa continuu la temperaturi de până la 130–150°C (cu pachete de stabilizatori termici), făcându-le potrivite pentru aplicații sub capotă auto.

PA 12, cu punctul său de topire mai scăzut, are o temperatură de serviciu continuă, de obicei limitată la aproximativ 100–110°C. Pentru aplicațiile care necesită expunere susținută la căldura motorului sau la temperaturi ambientale ridicate, aceasta poate fi o limitare descalificatoare care împinge proiectanții către materiale PA6 GF sau chiar poliamide cu temperaturi mai ridicate, cum ar fi PA 46 sau PPA.

Sunt disponibile clase stabilizate la căldură ale ambelor materiale. Calitățile PA6 GF30 HS (stabilizate la căldură) sunt specificate în mod obișnuit pentru componentele motorului unde se anticipează o expunere continuă la 150°C, cu vârfuri pe termen scurt de până la 170°C tolerate. Calitățile PA 12 stabilizate la căldură extind serviciul la aproximativ 120°C continuu - o îmbunătățire, dar totuși mai mică decât PA6 GF în aplicații echivalente.

Aplicații tipice: Unde este folosit fiecare material

Diferitele profiluri de proprietăți ale materialelor PA 6, PA6 GF și PA 12 conduc în mod natural la diferite domenii de aplicare. Următoarea defalcare reflectă modelele de utilizare din lumea reală în industriile majore.

PA 6 și PA6 GF — Domenii de aplicare primare

• Automobile: Galeri de admisie (PA6 GF30/GF50), capace de motor (PA6 GF30 HS), carcase filtru de aer, componente pentru centura de siguranță, sisteme de pedale, capace de roți
• Electrice și electronice: Carcase întreruptoare, blocuri de conectori, componente ale aparatului de distribuție, legături de cabluri, carcase de motor
• Mașini industriale: Roți dințate, rulmenți, bucșe, componente ale benzii transportoare, carcase pompe
• Bunuri de consum: Carcase pentru scule electrice, componente pentru biciclete, rame pentru bagaje, articole sportive
• Textile: Fire, ciorapi, țesături de îmbrăcăminte (fibră PA 6 neîntărită)

PA 12 — Domenii de aplicare primare

• Tuburi auto: Conducte de combustibil, conducte de frână, conducte hidraulice, conducte de gestionare a vaporilor, conducte de frână cu aer pentru camioane
• Manipularea fluidelor industriale: Tuburi pneumatice, linii de transfer chimic, distributie aer comprimat
• Dispozitive medicale: Componente cateter, mânere pentru instrumente chirurgicale, carcase pentru dispozitive de livrare a medicamentelor
• Imprimare 3D (SLS): Pulberea PA 12 este materialul dominant pentru sinterizarea selectivă cu laser datorită comportamentului său consistent la topire și flexibilității post-procesare
• Offshore și submarin: Conducte flexibile, mantai cabluri, componente ombilicale pentru infrastructura de petrol si gaze
• încălțăminte: Componente de clăpari de schi, piese de încălțăminte sport care necesită flexibilitate la temperaturi sub zero

Considerații legate de cost: PA 6 vs PA 12 Realitatea economică

Costul este adesea un factor decisiv în selecția materialului, iar PA 6 deține un avantaj substanțial aici. PA 12 costă de obicei de 2-3 ori mai mult pe kilogram decât PA 6 , iar această primă se extinde și mai mult atunci când se compară PA6 GF30 cu PA 12. Diferența de preț reflectă economia materiilor prime - laurolactama (monomerul PA 12) este o substanță chimică mai complexă și mai puțin produsă decât caprolactama (monomerul PA 6), care este fabricată la scară foarte mare la nivel global.

Pentru produse de larg consum sau componente structurale pentru automobile, în care designul poate găzdui materiale PA 6 sau PA6 GF, economiile de costuri sunt semnificative. Un OEM mare de automobile care produce 500.000 de galerii de admisie pe an folosind PA6 GF30 în loc de echivalentul PA 12 (dacă ar exista unul cu o rigiditate adecvată) ar înregistra economii de materii prime de milioane de dolari anual.

Costul PA 12 este justificat numai atunci când proprietățile sale specifice - rezistență la umiditate, rezistență chimică, flexibilitate, performanță la temperatură scăzută - sunt cu adevărat cerute de aplicație. Supraspecificarea PA 12 în cazul în care materialele PA 6 sau PA6 GF ar fi suficiente este un cost comun, dar inutil în programele de proiectare mai puțin experimentate.

PA 6, PA6 GF și PA 12 în fabricație aditivă

În contextul producției aditive, în special al sinterizării selective cu laser (SLS), PA 12 domină piața de fuziune în strat de pulbere. Punctul său de topire mai scăzut, intervalul de topire îngust și comportamentul favorabil de resolidificare facilitează procesarea în sistemele SLS fără degradarea excesivă a pulberii neutilizate între construcții. Cea mai utilizată pulbere SLS comercială la nivel global - EOS PA 2200 - este un grad PA 12.

Materialele PA 6 și PA6 GF au fost adaptate cu succes pentru SLS, mai mulți furnizori oferind acum amestecuri de pulbere pe bază de PA6 armate cu margele de sticlă sau fibră de carbon pentru o rigiditate mai mare. Cu toate acestea, punctul de topire mai mare al PA 6 și fereastra de proces mai îngustă îl fac mai solicitant în sistemele SLS și nu a obținut aceeași adoptare pe piață ca PA 12 în acest proces.

Pentru FDM (modelarea prin depunere fuzionată), filamentele PA 6 sunt disponibile, dar necesită extrudere la temperatură înaltă (duză peste 240°C) și carcase datorită înclinației materialului de a absorbi umiditatea și deformare. PA 12 are performanțe mai bune în medii FDM în aer liber datorită absorbției mai scăzute a umidității și aderenței mai bune a stratului la temperaturi mai scăzute de procesare.

Sustenabilitate și reciclare

Atât PA 6 cât și PA 12 sunt termoplastice și sunt teoretic reciclabile prin retopire, deși proprietățile lor mecanice se degradează cu fiecare ciclu de procesare din cauza scisării lanțului și reducerii greutății moleculare. În practică, conținutul reciclat post-industrial (PIR) este utilizat mai frecvent în aplicații necritice, cum ar fi coliere de cablu, țevi și carcase turnate prin injecție.

PA 6 are un avantaj semnificativ în reciclarea chimică. Caprolactama (monomerul PA 6) poate fi recuperată din deșeurile PA 6 prin depolimerizare și reutilizată în producția de polimeri de calitate virgină. Companii precum DSM (acum Envalior) și Lanxess au dezvoltat procese comerciale pentru aceasta. Reciclarea chimică a PA 12 este mai puțin dezvoltată și mai puțin matură din punct de vedere comercial.

În ceea ce privește amprenta de carbon, PA 12 are o povară de mediu mai mare pe kilogram datorită rutei de sinteză mai complexe a monomerului său. Cu toate acestea, deoarece piesele PA 12 pot dura mai mult în medii agresive fără degradarea pe care umiditatea și substanțele chimice o provoacă în PA 6, analiza ciclului de viață favorizează uneori PA 12 în aplicațiile în care elimină defecțiunile premature și înlocuirile.

Există versiuni bazate pe bio ale ambelor materiale. PA 6 pe bază de bio (folosind caprolactamă bio-derivată din materii prime regenerabile, cum ar fi uleiul de ricin) și PA 12 pe bază biologică (laurolactama derivată din ulei de ricin este disponibilă comercial de zeci de ani, așa cum este produsă de Evonik sub marca Vestamid) sunt ambele accesibile designerilor care doresc să reducă dependența de combustibilii fosili.

Cum să alegi între PA 6, PA6 GF și PA 12

Decizia între aceste materiale ar trebui să fie condusă de o evaluare sistematică a cerințelor aplicației. Următorul ghid oferă un cadru de pornire:

Când decizia este încă neclară după această examinare inițială, merită să solicitați mostre de materiale de la furnizori și să efectuați teste specifice aplicației, inclusiv condiționarea la conținutul de umiditate așteptat înainte de măsurarea proprietăților mecanice. Testarea PA 6 uscat ca turnat față de PA 12 condiționat deformează comparația într-o direcție nerealistă — comparați întotdeauna materialele în stări de condiționare echivalente reprezentative pentru condițiile reale de funcționare.
