Poliamida 6 este cristalină sau amorfă? Structura PA6 explicată

Poliamida 6 este semicristalină – nu complet cristalină, nu complet amorfă

Poliamida 6 (PA6), cunoscută pe scară largă ca Nylon 6 sau policaprolactamă, este a polimer termoplastic semicristalin . Aceasta înseamnă că conține simultan atât domenii cristaline - regiuni în care lanțurile moleculare sunt aranjate în modele ordonate, repetate - și domenii amorfe, în care împachetarea lanțului rămâne dezordonată. Nu este nici complet cristalin ca un simplu cristal de sare, nici complet amorf ca un pahar obișnuit.

Această microstructură cu două fază este motivul fundamental Poliamida 6 se descurcă așa cum o face. Fracția cristalină îi conferă rezistență și rigiditate, în timp ce fracția amorfă contribuie la flexibilitate, rezistență la impact și capacitatea de a absorbi molecule mici, cum ar fi apa. Înțelegerea echilibrului dintre aceste două faze este esențială pentru oricine proiectează piese, selectează materiale sau prelucrează PA6 în contexte industriale sau de inginerie.

O concepție greșită comună este că PA6 este fie „cristalin”, fie „amorf”, în funcție de modul în care este procesat. În realitate, proporția fiecărei faze se schimbă în funcție de condițiile de procesare, istoricul termic și conținutul de umiditate - dar ambele faze sunt întotdeauna prezente într-o oarecare măsură în Poliamida 6 solidă. PA6 răcit prin stingere poate avea un indice de cristalinitate de până la câteva procente, în timp ce materialul răcit lent sau recoapt poate ajunge la aproximativ 35%. Niciuna dintre extreme nu produce un material care este doar o fază sau alta.

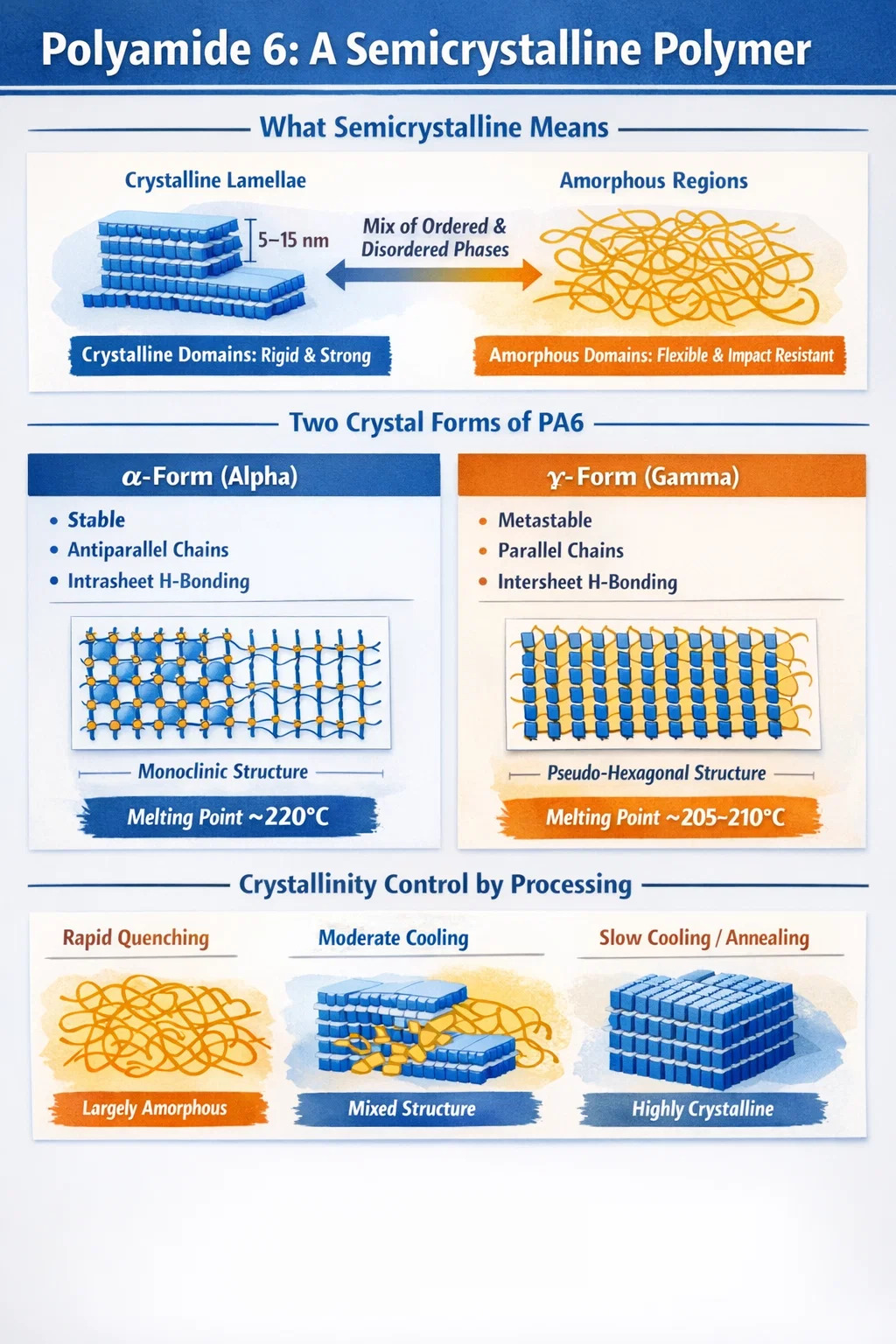

Ce înseamnă de fapt semicristalin în contextul PA6

Când oamenii de știință din polimeri descriu un material ca fiind semicristalin, ei se referă la o microstructură specifică la scara nanometrică. În stare solidă, poliamida 6 se organizează în stive de lamele cristaline - regiuni ordonate subțiri, asemănătoare plăcilor, cu o grosime de aproximativ 5 până la 15 nm - separate de regiuni interstrat amorfe. Aceste stive lamelare formează suprastructuri sferice mai mari numite sferulite, care pot fi observate la microscopie cu lumină polarizată și sunt caracteristice polimerilor semicristalini cristalizați în topitură.

Forța motrice din spatele cristalizării în PA6 este formarea de legături de hidrogen intermoleculare între grupările amidice (–CO–NH–) de-a lungul lanțurilor polimerice adiacente. Aceste legături, mai puternice decât interacțiunile van der Waals, dar mai slabe decât legăturile covalente, blochează lanțurile în aranjamente paralele și creează avantajul energetic care face cristalizarea favorabilă termodinamic. Cu toate acestea, lanțurile lungi și încurcate nu se pot reorganiza complet în timpul solidificării. O fracție semnificativă rămâne întotdeauna prinsă în configurații dezordonate, formând faza amorfa.

Diferența de densitate dintre cele două faze reflectă diferența lor structurală: faza cristalină a PA6 are o densitate de aproximativ 1,24 g/cm³, în timp ce faza amorfă are o densitate de aproximativ 1,08 g/cm³ — un decalaj de aproximativ 15%. Măsurarea densității în vrac a unei probe de PA6 este, prin urmare, o metodă indirectă utilizată pentru a estima gradul său de cristalinitate, deși tehnici mai precise, cum ar fi calorimetria cu scanare diferențială (DSC) și împrăștierea cu raze X cu unghi larg (WAXS) sunt standard în practica de laborator.

În mod critic, regiunile amorfe din PA6 nu sunt toate identice. Cercetătorii disting între o fracție amorfă mobilă (MAF) - lanțuri care sunt libere să sufere mișcări segmentare cooperante peste temperatura de tranziție sticloasă - și o fracție amorfă rigidă (RAF). RAF constă din segmente de lanț care sunt limitate geometric de apropierea lor de suprafețele lamelelor cristaline, oferindu-le mobilitate limitată chiar și peste temperatura de tranziție sticloasă în vrac. Prezența unui RAF substanțial în PA6 înseamnă că modelele simple în două faze subestimează semnificativ complexitatea structurală a materialului.

Cele două forme cristaline principale ale poliamidei 6: Alfa și Gamma

Poliamida 6 nu cristalizează într-o singură structură cristalină unică. Prezintă polimorfism cristalin, ceea ce înseamnă că poate forma diferite structuri cristaline - numite polimorfe - în funcție de modul în care este procesată. Cele două polimorfe primare sunt forma alfa (α) și forma gama (γ), fiecare cu aranjamente atomice distincte și consecințe mecanice.

Forma cristalină alfa (α).

Forma α este polimorful termodinamic stabil al poliamidei 6. Are o celulă unitară monoclinică în care lanțurile polimerice adiacente sunt antiparalele unele cu altele. Legăturile de hidrogen în forma α are loc în primul rând în foile plane - așa-numitele legături de hidrogen intrasheet - producând o structură bine organizată, favorabilă energetic. Forma a se topește la aproximativ 220°C și este favorizată când PA6 cristalizează în condiții de răcire lentă (de obicei la viteze de răcire sub aproximativ 8°C pe secundă) sau după recoacere peste 150°C. Gradul său mai mare de ordine structurală corespunde unui modul Young mai mare în comparație cu forma γ.

Forma cristalului gamma (γ).

Forma y, uneori descrisă ca pseudo-hexagonală sau mezofază, este un polimorf metastabil care predomină atunci când PA6 este procesat la viteze de răcire mai rapide (între aproximativ 8°C/s și 100°C/s), cum ar fi în timpul topiturii filării în fibre sau turnării prin injecție cu matrițe reci. În forma γ, lanțurile sunt paralele mai degrabă decât antiparalele, iar legăturile de hidrogen sunt de natură între foi, care apar între foile adiacente legate de hidrogen. Forma y este prinsă cinetic și se poate transforma în forma a la recoacere sau la expunerea la apă fierbinte. În nanocompozitele PA6/argilă, forma γ este, de asemenea, favorizată în mod constant datorită influenței de nucleare a trombocitelor de argilă.

Ce înseamnă acest polimorfism în practică

Pentru ingineri și procesoare, polimorfismul cristalin în PA6 nu este un concept academic abstract. O piesă PA6 turnată produsă cu o matriță rece și cu un timp de ciclu rapid va conține predominant cristale de formă γ, în timp ce aceeași rășină turnată cu o matriță fierbinte și răcire lentă va conține mai multă formă α. Proprietățile mecanice rezultate — rigiditate, rezistență la oboseală, stabilitate dimensională — vor diferi în mod măsurabil între aceste două părți, chiar dacă sunt fabricate din același grad de poliamidă 6. Controlul vitezei de răcire și a temperaturilor matriței este, prin urmare, unul dintre instrumentele principale pentru reglarea microstructurii pieselor PA6 finite.

Intervalul tipic de cristalinitate al PA6 și de ce este relativ scăzut

Un aspect al microstructurii Polyamide 6 care surprinde mulți ingineri este cât de scăzută este de fapt cristalinitatea sa în comparație cu polimerii cristalizabili mai simpli, cum ar fi polietilena. PA6 cristalizat prin topire realizează de obicei a indice de cristalinitate de 35% sau mai mic , în funcție de condițiile de prelucrare și istoricul termic. Aceasta înseamnă că, chiar și în cele mai favorabile condiții de răcire lentă, majoritatea materialului în volum rămâne amorf.

Motivul pentru această cristalinitate surprinzător de scăzută constă în topologia lanțului de PA6 din topitura solidificată. Spre deosebire de polietilenă, care are lanțuri relativ simple, flexibile, capabile de o pliere eficientă de reintrare adiacentă, lanțurile PA6 sunt caracterizate prin legături puternice de hidrogen între lanțuri care împiedică mișcările lanțului cooperant necesare pentru o cristalizare eficientă. În plus, lanțurile polimerice lungi, încurcate, nu se pot reorganiza rapid din configurațiile lor aleatoare ale bobinei în topitură. Un model structural larg acceptat pentru poliamidele cristalizate în topitură descrie lanțurile ca formând numeroase bucle de reintrare lungi, neadiacente, împreună cu lanțuri de legătură intercristaline care conectează diferite lamele cristaline. Această structură de buclă dezordonată generează în mod natural un strat amorf gros între lamelele cristaline - în PA6, stratul intermediar amorf este de obicei aproximativ de două ori mai mare decât grosimea lamelelor cristaline.

Prin comparație, cristalinitatea monocristalelor PA6 cultivate în soluție - unde lanțurile au mult mai mult timp și libertate de reorganizare - poate fi mult mai mare, dar acest lucru nu este reprezentativ pentru PA6 comercial în niciun scenariu practic de procesare. PA6 real turnat prin injecție, extrudat sau filat cu fibre conține întotdeauna o fracție amorfă substanțială.

Răcirea PA6 - de exemplu, scufundarea rapidă a unei probe tocmai topite în apă cu gheață - poate produce material cu cristalinitate extrem de scăzută, apropiindu-se de o stare aproape complet amorfă. Acest PA6 stins poate suferi ulterior cristalizare la rece la reîncălzire peste temperatura sa de tranziție sticloasă de aproximativ 50-55 ° C, transformându-se din predominant amorf în semicristalin. Acest comportament este ușor de observat în experimentele DSC, unde apare o exotermă de cristalizare la rece în timpul unei scanări de încălzire a PA6 răcit cu stingere.

Cum condițiile de procesare controlează structura cristalină a poliamidei 6

Deoarece Poliamida 6 este semicristalină cu o microstructură sensibilă și variabilă, condițiile în care este prelucrată determină profund proprietățile piesei finale. Acesta este unul dintre cele mai importante aspecte practic ale lucrului cu PA6 ca material de inginerie.

Rata de racire

Viteza de răcire este variabila dominantă care controlează atât gradul de cristalinitate, cât și distribuția polimorfă în PA6 turnat prin injecție și extrudat. La viteze de răcire sub aproximativ 8°C pe secundă, forma α este faza cristalină dominantă. Între aproximativ 8°C/s și 100°C/s predomină forma y. La viteze de răcire foarte mari - cum ar fi cele realizate în stingerea rapidă - cristalizarea este în mare măsură suprimată și se obține PA6 predominant amorf. În turnarea practică prin injecție, pielea exterioară a unei piese turnate (care se răcește cel mai repede pe peretele rece al matriței) conține, de obicei, mai multă formă γ sau material amorf, în timp ce miezul (care se răcește mai lent) conține mai multe cristale în formă α. Acest lucru creează un gradient de morfologie a miezului pielii de-a lungul secțiunii transversale a părții.

Temperatura matriței

Temperatura matriței are un impact direct asupra cristalinității. Temperaturile mai ridicate ale matriței (pentru PA6, de obicei 60–100°C) încetinesc răcirea suprafeței piesei în raport cu miezul acesteia, promovează o cristalinitate generală mai mare și favorizează dezvoltarea cristalului în formă α. Temperaturile mai scăzute ale matriței reduc cristalinitatea, dar pot simplifica deformarea. O consecință practică este că piesele PA6 cu cristalinitate mai mare prezintă o stabilitate dimensională mai bună în funcționare - deoarece cristalizarea secundară care are loc după turnare este redusă - dar pot necesita timpi de ciclu mai lungi pentru a asigura o cristalizare adecvată înainte de ejectare.

Recoacerea

Recoacerea părților de poliamidă 6 - menținerea acestora la o temperatură ridicată sub punctul de topire, de obicei 140-180°C - promovează conversia cristalelor în formă γ în forma α mai stabilă și crește gradul general de cristalinitate prin cristalizare secundară. De asemenea, recoacerea tinde să îngroașe lamelele cristaline existente și să reducă tensiunile interne. Inginerii recoace frecvent componente PA6 destinate service-ului la temperaturi înalte sau aplicațiilor în care stabilitatea dimensională în timp este critică.

Conținutul de umiditate în timpul procesării

Apa joacă un rol dublu în procesarea PA6. În timpul procesării topiturii, umiditatea acționează ca un plastifiant care reduce vâscozitatea topiturii și, la niveluri ridicate, poate provoca degradarea hidrolitică a lungimii lanțului. În stare solidă, apa absorbită întrerupe legăturile de hidrogen între lanțuri în faza amorfă, plastificând acele regiuni, reducând rezistența la tracțiune și rigiditatea și scăzând temperatura efectivă de tranziție sticloasă. Faza cristalină este în esență impermeabilă la apă - absorbția umidității are loc în întregime prin regiunile amorfe ale structurii PA6. Acesta este motivul pentru care tipurile de PA6 mai cristaline absorb mai puțină apă și prezintă o stabilitate dimensională mai bună în condiții umede decât cele mai puțin cristaline.

Proprietăți termice cheie legate de natura semicristalină a PA6

Microstructura semicristalină a poliamidei 6 este direct responsabilă pentru câteva dintre cele mai importante caracteristici termice ale sale, care o disting puternic atât de polimerii complet amorfi, cât și de materialele pur cristaline.

• Punct de topire: Deoarece PA6 are domenii cristaline, are un adevărat punct de topire - aproximativ 220 ° C pentru forma α. Polimerii complet amorfi nu se topesc; se înmoaie doar progresiv. Tranziția bruscă de topire a PA6 este o caracteristică definitorie a unui material semicristalin și de aceea PA6 poate fi prelucrat prin topire la temperaturi bine definite.
• Temperatura de tranziție sticloasă (Tg): Faza amorfă a PA6 suferă o tranziție sticloasă la aproximativ 50–55°C în stare uscată. Sub această temperatură, lanțurile amorfe sunt înghețate în stare sticloasă; deasupra ei devin cauciucate. Tg scade semnificativ în prezența umidității absorbite - până la aproximativ 0 ° C sau mai jos la saturație completă - deoarece apa plastifică domeniile amorfe.
• Temperatura de deviere a căldurii (HDT): PA6 păstrează o rigiditate semnificativă până aproape de punctul său de topire deoarece faza cristalină acționează ca o rețea de reticulare fizică deasupra Tg. Acest lucru contrastează cu polimerii complet amorfi, care își pierd rapid rigiditatea peste Tg. HDT-ul PA6 nearmat în condiții standard de testare este de obicei în intervalul 55–65°C; cu armătură cu fibră de sticlă, se ridică la 200°C sau mai mult.
• Tranziție strălucitoare: PA6 suferă, de asemenea, o tranziție în stare solidă numită tranziție Brill la aproximativ 160°C în materialul neconfinat. Peste această temperatură, cristalul monoclinic al formei α trece către o fază de simetrie mai mare cu legături de hidrogen mai dezordonate. Această tranziție are implicații pentru fereastra de procesare și comportamentul termic al PA6 la temperaturi de serviciu ridicate.

Cum structura semicristalină determină performanța mecanică a PA6

Comportarea mecanică a poliamidei 6 este o consecință directă a microstructurii sale semicristaline în două faze. Înțelegerea acestei conexiuni ajută la explicarea atât a punctelor sale forte, cât și a limitărilor sale în aplicațiile de inginerie.

Lamelele cristaline servesc ca legături fizice încrucișate sau domenii de întărire care oferă rigiditate și rezistență. Lanțurile amorfe dintre și în jurul lamelelor, în special lanțurile de legătură intercristaline care se întind între lamelele adiacente, suportă stres în timpul deformării și contribuie la tenacitate și ductilitate. Această arhitectură este responsabilă pentru comportamentul caracteristic de dublu randament observat în încercările de tracțiune ale PA6 la temperatura camerei: un randament inițial la deformari scăzute (aproximativ 5-10%) asociat cu deformarea domeniilor amorfe, urmat de un al doilea randament la tulpini mai mari asociate cu distrugerea lamelelor cristaline în sine.

Cristalinitatea mai mare în PA6 se corelează în general cu o rigiditate mai mare, o rezistență mai mare la tracțiune și o rezistență mai bună la fluaj, dar cu prețul unei rezistențe reduse la impact și al alungirii la rupere. PA6 cu cristalinitate mai scăzută - de exemplu, PA6 produs cu răcire rapidă - tinde să fie mai dur și mai ductil. Acest compromis este o caracteristică clasică a polimerilor semicristalini și oferă compozitorilor și procesatorilor PA6 o latitudine considerabilă pentru a regla proprietățile pentru aplicații specifice, prin ajustarea cristalinității prin condiții de procesare sau agenți de nucleare.

În comparație cu ruda apropiată PA66 (Nylon 6,6), PA6 este puțin mai puțin cristalin în condiții de procesare echivalente. Acest lucru îi conferă lui PA6 un punct de topire ceva mai scăzut (~220°C față de ~260°C pentru PA66), o mai bună prelucrabilitate la temperaturi mai scăzute și o performanță la impact puțin mai bună, în timp ce PA66 oferă rezistență la căldură și rigiditate marginal mai bune la temperaturi ridicate. Ambele sunt semicristaline - diferența constă în gradul de cristalinitate și perfecțiunea cristalului, mai degrabă decât în ​​natura fundamentală cristalină/amorfă a materialelor.

Poliamida 6 vs. poliamide amorfe: o distincție clară

Merită să facem o distincție explicită între Poliamida 6 și clasa de materiale cunoscută sub numele de poliamide amorfe, deoarece ambele aparțin familiei poliamidelor, dar au structuri și proprietăți fundamental diferite.

PA6 este, așa cum sa discutat pe parcursul acestui articol, o poliamidă semicristalină. În schimb, poliamidele amorfe - cum ar fi copolimerii PA 6I/6T (copolimeri ai hexametilendiaminei cu acizi izoftalic și tereftalic) - sunt proiectate pentru a preveni cristalizarea în întregime prin încorporarea unei structuri moleculare neregulate, de obicei prin copolimerizare cu monomeri de geometrie diferită. Unitățile izoftalice din PA 6I/6T, de exemplu, introduc îndoituri în lanț care împiedică împachetarea obișnuită și suprimă orice ordine cristalină, producând un material complet amorf.

Consecințele practice ale acestei diferențe sunt semnificative. Poliamidele amorfe sunt transparente (deoarece nu există domenii cristaline care să împrăștie lumina), au o contracție scăzută a mucegaiului și o stabilitate dimensională excelentă. Cu toate acestea, le lipsește rigiditatea la temperatură ridicată conferită de cristalinitatea în PA6, iar temperatura lor de serviciu este limitată de temperatura de tranziție sticloasă mai degrabă decât de punctul de topire. PA6, cu structura sa semicristalină, este opac sau translucid, prezintă o contracție mai mare a mucegaiului și are un punct de topire distinct - dar își păstrează rigiditatea și rezistența cu mult peste Tg-ul său datorită fazei cristaline.

Această distincție contează la selectarea materialelor. Pentru aplicațiile care necesită claritate optică, toleranțe dimensionale strânse și rezistență chimică largă în medii cu temperatură moderată, pot fi preferate poliamidele amorfe. Pentru aplicațiile de inginerie structurală care necesită rigiditate ridicată, rezistență la uzură și performanță aproape de 200°C, PA6 semicristalin este alegerea mai potrivită.

Metode utilizate pentru a măsura cristalinitatea în PA6

Deoarece gradul de cristalinitate din poliamida 6 variază în funcție de istoricul procesării și afectează direct proprietățile, măsurarea cu acuratețe a acestuia este practic importantă. Mai multe tehnici analitice sunt utilizate în mod obișnuit în acest scop.

• Calorimetrie de scanare diferențială (DSC): Cea mai comună metodă. Căldura de fuziune măsurată în timpul topirii unei probe de PA6 este comparată cu căldura teoretică de fuziune a PA6 cristalin 100% (aproximativ 241 J/g pentru forma a). Raportul dă indicele de cristalinitate. Complicațiile apar deoarece PA6 poate suferi o cristalizare la rece sau tranziții polimorfe în timpul scanării de încălzire DSC, necesitând o analiză atentă.
• Difuzarea cu unghi larg de raze X (WAXS): Oferă informații structurale directe despre fazele cristaline prezente. Picurile ascuțite de difracție corespund reflexiilor cristaline; un halou larg corespunde aportului amorf. Integrarea intensităților relative permite calcularea indicelui de cristalinitate și identificarea conținutului de fază α vs.
• Masurarea densitatii: Deoarece PA6 cristalin și amorf au densități semnificativ diferite (1,24 g/cm³ față de 1,08 g/cm³), măsurarea densității unei probe și aplicarea unei reguli de amestecare în două faze oferă o estimare a cristalinității. Acest lucru este simplu, dar mai puțin precis decât DSC sau WAXS.
• Spectroscopie FTIR: Benzile de absorbție în infraroșu asociate cu fazele cristaline specifice permit analiza semicantitativă. Pentru PA6, benzile de absorbție caracteristice la 974 cm⁻¹, 1030 cm⁻¹ și 1073 cm⁻¹ sunt utilizate pentru a distinge și a cuantifica conținutul de fază cristalină a și y.

Fiecare tehnică are propriile sale puncte forte, limitări și presupuneri. Pentru controlul de rutină a calității, DSC este utilizat pe scară largă datorită vitezei și accesibilității sale. Pentru caracterizarea structurală detaliată - în special atunci când proporțiile relative ale fazelor α și γ contează - WAXS combinat cu DSC oferă cea mai completă imagine.

Implicații practice pentru proiectare, procesare și selecție a materialelor

Pentru ingineri și selectori de materiale, înțelegerea faptului că poliamida 6 este semicristalină – mai degrabă decât pur și simplu etichetarea „cristalină” sau „amorfă” – are consecințe directe și concrete asupra modului în care componentele trebuie proiectate, procesate și utilizate.

În primul rând, piesele PA6 continuă să se cristalizeze încet după ce părăsesc matrița. Această cristalizare după matriță provoacă modificări dimensionale - de obicei contracție - care pot afecta potrivirea și funcționarea pieselor. Componentele PA6 de înaltă precizie necesită adesea protocoale de recoacere sau condiționare controlată pentru a finaliza cristalizarea într-un mediu controlat înainte de a fi asamblate. Fără acest pas, poate apărea o deviere dimensională în funcțiune, în special în primele câteva sute de ore de utilizare la temperaturi ridicate.

În al doilea rând, condiționarea cu umiditate a pieselor PA6 este o practică standard înainte de testarea proprietăților mecanice și înainte de utilizare în multe aplicații. PA6 uscat, proaspăt turnat, are proprietăți care diferă în mod măsurabil de PA6 condiționat de umiditate, deoarece apa absorbită plastifiază faza amorfă. Fișele cu date de proprietate publicate pentru clasele PA6 raportează de obicei valori atât pentru starea uscată ca turnare (DAM) cât și pentru starea de umiditate condiționată (de obicei 50% umiditate relativă condiționată) - iar diferențele pot fi substanțiale. Rezistența la impact și alungirea la rupere cresc odată cu absorbția umidității, în timp ce rezistența la tracțiune, rigiditatea și duritatea scad.

În al treilea rând, armătura cu fibră de sticlă modifică comportamentul de cristalizare al PA6. Fibrele de sticlă acționează ca situsuri de nucleare eterogene care accelerează cristalizarea și schimbă temperatura de cristalizare la valori mai mari. Matricea PA6 rezultată din compozitele umplute cu sticlă tinde să fie mai cristalină și mai fin structurată decât PA6 pur în condiții de răcire echivalente, contribuind la îmbunătățirea rigidității și stabilității dimensionale a poliamidei 6 ranforsate cu sticlă.

În al patrulea rând, alegerea între PA6 și PA66 pentru o anumită aplicație se reduce adesea la diferențe subtile în structurile lor semicristaline. PA66, cu structura sa mai simetrică a lanțului și tendința mai puternică de a cristaliza, atinge o cristalinitate puțin mai mare și are un punct de topire cu aproximativ 40°C mai mare decât PA6. Acest lucru face ca PA66 să fie mai potrivit pentru aplicații la temperaturi care se apropie de 200°C și peste. Temperatura de procesare mai scăzută a PA6, finisarea suprafeței mai bună și o ușurință mai mare de procesare (parțial datorită ratei de cristalizare și contracției mai mici) îl fac preferat pentru multe aplicații turnate prin injecție de precizie și pentru producția de fibre.
