Pentru ce este folosit PA6? Ghid pentru aplicații, proprietăți și PA6 GF

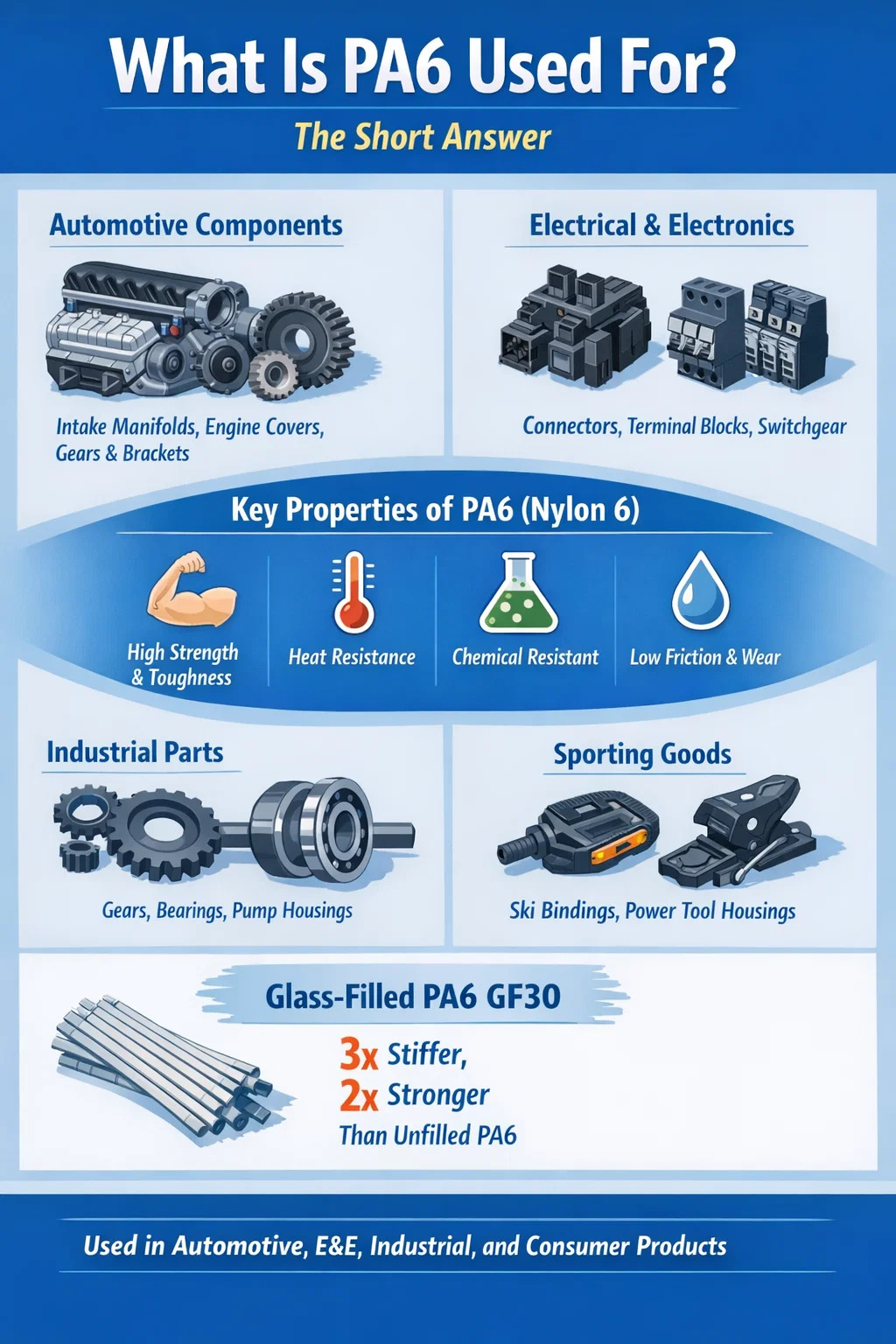

Pentru ce este folosit PA6? Răspunsul Scurt

PA6 - cunoscut și sub numele de Poliamidă 6 sau Nylon 6 - este unul dintre cele mai utilizate materiale termoplastice de inginerie din lume. Este utilizat în principal pentru componente structurale și mecanice care necesită o combinație de rezistență, tenacitate, rezistență chimică și capacitatea de a fi turnate în geometrii complexe. De la piese de motoare auto până la angrenaje industriale, conectori electrici până la articole sportive de larg consum, PA6 apare oriunde inginerii au nevoie de un material care să funcționeze fiabil în condiții de sarcină, căldură și cicluri repetate de stres.

Când este armat cu fibre de sticlă - denumit în mod obișnuit ca Materiale PA6 GF (poliamidă 6 umplută cu sticlă) — proprietățile sale mecanice se îmbunătățesc dramatic, făcându-l un concurent direct al aluminiului turnat sub presiune și zincului în multe aplicații portante. Piața globală de poliamide a depășit 6,2 miliarde USD în 2023 , cu PA6 și gradele sale armate reprezentând o pondere substanțială din această cerere.

Acest articol prezintă exact unde și de ce este utilizat PA6, cum armătura din sticlă schimbă ecuația, cum arată cifrele reale de procesare și performanță și cum să selectați gradul potrivit pentru aplicația dvs.

Proprietăți de bază care fac PA6 atât de versatil

Înainte de a vă scufunda în aplicații specifice, vă ajută să înțelegeți de ce PA6 este ales în primul rând. Profilul său de proprietate este cu adevărat echilibrat - nu excelează într-un domeniu în detrimentul tuturor celorlalte, ceea ce îl face atât de aplicabil.

Rezistență mecanică și tenacitate

PA6 neumplut are o rezistență la tracțiune de aproximativ 70–85 MPa și o alungire la rupere de 30–150% în funcție de conținutul de umiditate. Această combinație înseamnă că materialul poate absorbi un impact semnificativ fără a se fractura - un motiv cheie pentru care este utilizat în carcase și capace expuse la încărcare la cădere sau vibrații. Rezistența la impact Izod crestat se încadrează de obicei în intervalul de 5–10 kJ/m² în stare uscată ca turnat, crescând considerabil când este condiționat la un conținut de umiditate echilibrat.

Performanta termica

PA6 neumplut are un punct de topire de aproximativ 220°C și o temperatură de deviere a căldurii (HDT) de aproximativ 65 °C la o sarcină de 1,8 MPa - modestă pentru mediile de automobile solicitante sub capotă. Cu toate acestea, odată ce armătura cu fibră de sticlă este adăugată, HDT urcă brusc. PA6 GF30 (30% fibră de sticlă) atinge valori HDT de 200–215°C la 1,8 MPa, care deschide ușa către sub capotă și alte aplicații la temperatură ridicată pe care pur și simplu nu le pot face față calităților neumplute.

Rezistenta chimica

PA6 rezistă la o gamă largă de substanțe chimice: hidrocarburi, uleiuri, grăsimi, mulți solvenți și baze diluate. Funcționează bine împotriva benzinei, uleiului de motor, lichidului de frână și agenților de curățare - toate comune în mediile auto. Este, totuși, atacată de acizi puternici, fenoli și agenți oxidanți, astfel încât verificările compatibilității chimice sunt obligatorii pentru orice mediu chimic umed.

Proprietăți tribologice

PA6 are în mod inerent frecare scăzută și rezistență bună la uzură împotriva oțelului și a altor suprafețe dure. Acesta este motivul pentru care angrenajele, bucșele și suprafețele de rulment fabricate din PA6 funcționează adesea fără lubrifiere externă în aplicații ușoare. Caracterul auto-lubrifiant al materialului provine din structura sa semicristalină și din energia de suprafață scăzută în comparație cu multe metale.

Absorbția umidității – Variabila de care trebuie să țină seama toată lumea

PA6 absoarbe umezeala din atmosferă, echilibrându-se la aproximativ 2,5–3,5% conținut de apă în condiții stşiard (23°C, 50% RH) și până la 9–10% când este complet scufundat. Umiditatea acționează ca un plastifiant: crește flexibilitatea și rezistența la impact, reducând în același timp modulul de tracțiune și limita de curgere. Acesta nu este neapărat un defect - PA6 condiționat de echilibru depășește adesea starea uscată ca turnare în scenariile de încărcare dinamică - dar modificările dimensionale trebuie luate în considerare în orice proiectare de precizie.

Materiale PA6 GF: cum fibra de sticlă schimbă totul

PA6 umplut cu sticlă – denumit în mod obișnuit PA6 GF15, PA6 GF30 sau PA6 GF50 (care indică o încărcare a fibrei de sticlă de 15%, 30% sau 50% în greutate) – reprezintă o clasă de material fundamental diferită de polimerul de bază neumplut. Fibrele scurte de sticlă care sunt combinate în matrice creează o microstructură compozită care transferă sarcina mai eficient, rezistă la fluaj sub stres susținut și menține stabilitatea dimensională într-un interval mai larg de temperatură.

Saltul de la neumplut la GF30 triplează aproximativ rigiditatea și mai mult decât dublează rezistența la tracțiune. În același timp, conținutul de fibră de sticlă înlocuiește polimerul, reducând fracția de volum a materialului care poate absorbi umiditatea - astfel încât stabilitatea dimensională se îmbunătățește substanțial. PA6 GF30 este clasa calului de muncă în majoritatea aplicațiilor structurale și este punctul de referință cu care sunt comparate alte materiale termoplastice de inginerie armate.

PA6 GF50, deși impresionează pe hârtie, introduce compromisuri: densitate mai mare, rezistență redusă la impact în comparație cu GF30 și anizotropie mai mare (proprietățile de direcție a curgerii vs. curgerii transversale diferă semnificativ). Tinde să fie rezervat aplicațiilor în care rigiditatea maximă nu este negociabilă și evenimentele de impact nu reprezintă o sarcină principală de proiectare.

Automobile: cea mai mare piață unică pentru PA6

Sectorul auto consumă mai mult PA6 – în special materiale PA6 GF – decât orice altă industrie. Un singur vehicul modern de pasageri conține o estimare 10 până la 18 kg componente din poliamidă , cu PA6 și PA66 împreună reprezentând majoritatea acestora. Înclinarea către ușurarea vehiculelor pentru a îndeplini obiectivele de emisii a accelerat înlocuirea pieselor metalice cu ansambluri din nailon umplute cu sticlă.

Componentele motorului și sub capotă

PA6 GF30 și GF35 sunt materialele de alegere pentru galeriile de admisie, capacele motorului, carcasele termostatului, carcasele filtrului de aer și capacele de capăt ale răcitorului de aer de alimentare. Aceste piese funcționează la temperaturi susținute de 120–150°C, cu vârfuri de peste 180°C și sunt expuse la lichidul de răcire, ceața de ulei și vaporii de combustibil. Înlocuirea galeriilor de admisie din aluminiu cu componente PA6 GF începând cu anii 1990 a demonstrat o reducere de greutate a 40-60% pe componentă menținând în același timp integritatea structurală și permițând geometrii interne mai complexe prin turnare prin injecție, care ar fi dificil sau costisitor de turnat.

Piese pentru sistemul de racire

Rezervoarele de la capătul radiatorului, rezervoarele de expansiune, carcasele pompei de apă și conectorii pentru conductele de răcire sunt turnate în mod obișnuit din materiale PA6 GF, deoarece materialul rezistă la expunerea susținută la lichidul de răcire cu etilenglicol la temperaturi de funcționare fără degradare hidrolitică - cu condiția să fie utilizată gradul stabilizat la căldură corect. Calitățile PA6 GF rezistente la hidroliză sunt formulate special pentru a prelungi durata de viață peste 200.000 km sau 15 ani.

Piese structurale și semi-structurale

Suporturile frontale (modulul structural din spatele barei de protecție), suporturile pentru pedale, bazele mânerului ușii, carcasele oglinzilor și diverse sisteme de suport sunt fabricate în mod obișnuit din PA6 GF30 sau PA6 GF35. Aceste aplicații necesită atât rigiditate, cât și managementul energiei la impact - un echilibru pe care nailonul armat cu sticlă se descurcă mai bine decât multe materiale concurente la o masă echivalentă.

Componentele sistemului de alimentare cu combustibil

PA6 este utilizat pentru conectorii liniei de combustibil, carcasele filtrului de combustibil și componentele de gestionare a vaporilor. Rezistența sa la hidrocarburi și capacitatea de a atinge toleranțe dimensionale strânse prin turnare prin injecție - critică pentru fitingurile de combustibil fără scurgeri - îl fac o alegere standard. Cerințele de reglementare pentru permeația scăzută în sistemele de combustibil au determinat dezvoltarea liniilor de combustibil PA6 multistrat cu straturi de barieră, dar stratul exterior structural rămâne nailon.

Aplicații electrice și electronice

PA6 este un material dominant în sectorul electric și electronic (E&E), unde combinația sa de proprietăți dielectrice, rezistență la flacără (în grade modificate), stabilitate dimensională și procesabilitate acoperă o gamă largă de componente.

Conectori și blocuri terminale

Conectorii electrici - de la conectorii cablajului auto până la blocurile terminale industriale - sunt printre aplicațiile PA6 cu cel mai mare volum la nivel global. Precizia dimensională a materialului, rezistența la fluaj sub forțele de inserare a contactelor metalice și compatibilitatea cu procesele de lipire (în special în clasele stabilizate la căldură) îl fac bine potrivit. Materialele PA6 GF sunt obișnuite în special în conectorii cu mai mulți pini, unde precizia de înregistrare a pinii este critică pe durata de viață.

Întreruptoare și aparate de comutare

Clasele PA6 ignifuge (FR PA6, adesea fără halogeni) sunt specificate pentru carcasele întreruptoarelor, bazele de relee și componentele aparatului de comutare. Aceste note ating Evaluări UL94 V-0 la 0,8 mm sau 1,6 mm grosimea peretelui, menținând în același timp integritatea mecanică necesară pentru a supraviețui evenimentelor de arc de scurtcircuit.

Managementul cablurilor și conductelor

Conducta ondulată PA6, legăturile de cablu și presetupele sunt standard în instalațiile de cablare industrială. Legăturile de cablu PA6 își păstrează forța de strângere într-un interval de temperatură de la -40°C până la 85°C și rezistă la degradarea UV în gradele stabilizate - proprietăți care explică omniprezența lor în cablajele auto și instalațiile electrice exterioare.

Carcase pentru dispozitive electronice

Carcasele uneltelor electrice, corpurile senzorilor industriali, carcasele echipamentelor de măsurare și carcasele motoarelor sunt realizate frecvent din materiale PA6 sau PA6 GF. Calitățile umplute cu sticlă rezistă la deformare chiar și în secțiunile cu pereți subțiri și oferă rigiditatea necesară pentru asamblarea strânsă a componentelor interne, cum ar fi stâlpii de montare pentru PCB și caracteristicile de reținere prin fixare.

Mașini industriale și componente de inginerie

PA6 are o istorie lungă în mașinile industriale tocmai pentru că poate fi prelucrat din tije și plăci extrudate, turnat în secțiuni mari sau turnat prin injecție la volum mare. Fiecare rută de procesare se potrivește cu diferite scări de aplicare.

Angrenaje, came și componente de antrenare

Angrenajele PA6 se găsesc în echipamentele de birou, aparate, mașini industriale ușoare și sisteme auxiliare auto (regulatoare de geamuri, dispozitive de reglare a scaunelor, uși mixte HVAC). La valori PV (presiune-viteză) sub aproximativ 0,1 MPa·m/s , PA6 neumplut rulează pe oțel fără lubrifiere. Peste acest prag, se recomandă rodajul lubrifiat. Angrenajele PA6 umplute cu sticlă oferă o capacitate de încărcare mai mare, dar sacrifică o parte din caracterul auto-lubrifiant al gradului neumplut și prezintă o uzură mai mare a suprafeței - un compromis care trebuie evaluat pentru fiecare aplicare.

Rulmenți, bucșe și plăcuțe de uzură

Turnarea PA6 (turnare monomer) este utilizată pentru inelele de rulment cu diametru mare, șinele de ghidare ale benzilor transportoare și plăcile de uzură în echipamentele agricole, miniere și de manipulare a materialelor. Nailonul turnat poate fi produs în secțiuni de până la câteva sute de kilograme și prelucrat la toleranțe precise. Coeficientul său de frecare față de oțel în condiții de funcționare uscată este de obicei 0,15–0,35 , care este acceptabil pentru multe aplicații de rulmenți cu viteză redusă în care căptușelile din PTFE cu suport de bronz sau bronz ar fi prohibitive la scară largă.

Manipularea fluidelor — Pompe și supape

Rotoarele PA6, carcasele pompelor, corpurile supapelor și fitingurile pentru țevi gestionează apa, acizii blânzi, hidrocarburile și substanțele chimice de proces într-o gamă largă de medii industriale. Rezistența la coroziune a lui PA6 în comparație cu alternativele metalice elimină riscurile de coroziune galvanică și reduce ciclurile de întreținere. Pentru sistemele cu fluide cu presiune mai mare sau cu temperatură mai mare, materialele PA6 GF înlocuiesc calitățile neumplute pentru a menține stabilitatea dimensională la presiune susținută.

Profile structurale și apărători pentru mașini

Profilele PA6 extrudate sunt utilizate pentru cadrele structurale în echipamentele de asamblare automată, dispozitivele terminale robotizate și apărările mașinii. Rigiditatea specifică a materialului (rigiditatea pe unitate de greutate) concurează favorabil cu aluminiul atunci când conținutul de umiditate este controlat. Mulți constructori de mașini specifică profile PA6 GF pentru cărucioarele de ghidare liniare și ghidajele cilindrilor pneumatici, deoarece materialul se mașinează curat, atenuează vibrațiile și nu necesită acoperirile de protecție împotriva coroziunii pe care le solicită oțelul.

Produse de consum și articole sportive

Combinația PA6 de duritate, calitate a suprafeței și vopsire - nailonul acceptă coloranții cu ușurință - îl face o alegere comună în produsele de larg consum, în care atât estetica, cât și durabilitatea contează.

• Legături de schi și catarame pentru clăpari: materialele PA6 GF suportă sarcinile statice și dinamice mari ale legăturilor de schi, supraviețuind în același timp la temperaturi scăzute de -30°C, fără fracturi fragile.
• Componentele bicicletei: schimbătoarele, pârghiile de frână și clemele de ghidon la bicicletele de gamă medie utilizează PA6 GF30 pentru a reduce greutatea față de aluminiu, menținând în același timp rigiditatea.
• Rame și fermoare pentru bagaje: YKK și alți producători de fermoar se bazează foarte mult pe PA6 pentru dinții fermoarului și corpurile de glisare - duritatea materialului și frecarea scăzută față de el însuși sunt proprietăți ideale pentru mecanismele de fermoar.
• Unelte electrice: carcase de găurit, corpuri de ferăstrău circular și apărătoare de polizor fabricate din PA6 GF absorb vibrațiile motorului, rezistă căldurii din carcasele motorului și oferă rigiditatea structurală necesară pentru a menține alinierea lagărelor.
• Carcase pentru periuta de dinti si pentru ingrijire personala: in cazul in care gradele de contact cu alimentele de PA6 (conforme cu reglementarile FDA sau UE privind contactul cu alimentele) ofera carcase sigure, durabile, cu un finisaj excelent al suprafetei.

Aplicații textile și fibre

Fibra PA6 - vândută sub nume comerciale precum Perlon - reprezintă o categorie de utilizare majoră care este complet separată de aplicațiile de inginerie turnate prin injecție și extrudate discutate mai sus. Firul de filament PA6 este filat prin topire în fibre cu rezistență la tracțiune în intervalul de 4–6 cN/dtex , cu alungire la rupere în jur de 20–40% — proprietăți care îl fac potrivit pentru ciorapi, lenjerie, îmbrăcăminte sport și textile tehnice.

În aplicațiile textile tehnice, fibrele PA6 se găsesc în cordonul pentru anvelope (adesea combinat cu cablul de oțel în anvelopele bias-ply), benzile transportoare, frânghiile și plasele pentru aplicații maritime și țesăturile de filtrare. Cordonul pentru anvelope PA6 este procesat la rapoarte de tragere extrem de mari pentru a alinia lanțurile polimerice și pentru a atinge tenacitățile de mai sus. 8 cN/dtex , oferind rezistența la oboseală necesară pentru ciclism flex repetat în anvelope.

Firele de covoare sunt o altă aplicație majoră a fibrei - fibra de covoare PA6 reprezintă o cotă semnificativă din piața covoarelor rezidențiale și comerciale, concurând cu PA66 și poliesterul din motive de cost-performanță. Covoarele PA6 pot fi topite și turnate din nou la sfârșitul vieții, ceea ce a determinat dezvoltarea programelor de preluare și reciclare a covoarelor (în special procesul Aquafil ECONYL®, care dizolvă covorul PA6 și plasele de pescuit înapoi în monomer de caprolactamă).

Aplicații medicale și de contact cu alimente

Anumite clase de PA6 sunt certificate pentru conformitatea cu contactul cu alimentele conform Regulamentului UE 10/2011 sau reglementărilor FDA 21 CFR. Aceste calități sunt utilizate în componentele echipamentelor de prelucrare a alimentelor - zale de lanț transportoare, șine de ghidare, suprafețe de plăci de tăiat și piese de pompă pentru manipularea fluidelor de calitate alimentară. Materialul poate fi curățat cu abur și dezinfectanți standard de calitate alimentară.

În fabricarea dispozitivelor medicale, PA6 este utilizat pentru componente neimplantabile: conectori pentru cateter, mânere pentru instrumente chirurgicale, tăvi de sterilizare și carcase pentru echipamente. Capacitatea sa de a rezista la cicluri repetate de autoclave cu abur (121°C, 134°C) – în special în clasele armate cu sticlă – îl face mai potrivit pentru reprocesare decât multe alte materiale termoplastice de inginerie. PA6 nu este utilizat pentru dispozitive implantabile datorită susceptibilității sale hidrolitice în condiții fiziologice pe perioade lungi de timp.

Cum să selectați gradul PA6 potrivit

Familia de materiale PA6 acoperă zeci de grade comerciale. Selectarea celui potrivit necesită potrivirea profilului de proprietate specific al clasei la cerințele aplicației. Următorul cadru acoperă cele mai comune puncte de decizie.

Un punct critic adesea trecut cu vederea: valorile fișei de date sunt întotdeauna uscate ca turnate, cu excepția cazului în care se specifică altfel . Pentru orice calcul structural care implică PA6 într-un mediu real, utilizați valori condiționate (echilibru de 50% RH sau complet saturat, în funcție de condițiile de funcționare). Proiectarea pe un modul de tracțiune uscat ca turnat și apoi implementarea într-un mediu umed poate duce la deviații și rate de fluaj substanțial mai mari decât cele prognozate.

PA6 vs. PA66: Înțelegerea diferenței practice

PA6 și PA66 sunt adesea confundate sau folosite interschimbabil în discuțiile non-tehnice. Ele sunt similare din punct de vedere structural (ambele sunt poliamide cu o chimie similară a unității repetate), dar diferă în moduri cheie care afectează selecția materialului.

• Punct de topire: PA66 se topește la aproximativ 260°C față de 220°C a lui PA6, dând PA66 o margine termică în formă neumplută. Cu toate acestea, ambele ating valori HDT similare atunci când sunt puternic armate cu sticlă.
• Absorbția umidității: PA6 absoarbe puțin mai multă umiditate decât PA66 în condiții echivalente, ceea ce se traduce printr-o schimbare dimensională marginal mai mare.
• Prelucrare: PA6 are o fereastră de procesare mai largă și mai mică, ceea ce face mai ușoară modelarea pereților subțiri și a geometriilor complexe. Vâscozitatea sa mai scăzută a topiturii la temperaturile de procesare beneficiază, de asemenea, de umezirea fibrei de sticlă în timpul amestecării.
• Cost: PA6 este sintetizat din caprolactamă, în timp ce PA66 utilizează acid adipic și hexametilendiamină. Prețurile pieței fluctuează, dar PA6 este de obicei Cu 5-15% mai puțin costisitor pe kilogram, ceea ce contează la scară.
• Reciclabilitate: PA6 poate fi depolimerizat înapoi la monomer de caprolactamă cu randamente mari de recuperare, susținând reciclarea în buclă închisă. Depolimerizarea PA66 este posibilă din punct de vedere tehnic, dar mai puțin dezvoltată comercial la scară.

Pentru majoritatea aplicațiilor sub 150°C, materialele PA6 GF funcționează echivalent cu PA66 GF la un cost mai mic. Peste 150°C sau în aplicații în care umflarea umidității este critică, PA66 sau poliamidele de performanță mai mare (PA46, PA6T/66) merită evaluate.

Prelucrarea materialelor PA6 și PA6 GF: Considerații cheie

Obținerea la maximum de materialele PA6 GF necesită atenție la condițiile de procesare care diferă oarecum de materialele termoplastice de bază, cum ar fi PP sau ABS.

Uscarea

PA6 este higroscopic și trebuie uscat înainte de prelucrare. Condițiile standard de uscare sunt 80°C timp de 4-6 ore într-un uscător cu dezumidificare (punct de rouă sub -30°C) pentru a reduce conținutul de umiditate sub 0,2% pentru turnarea prin injecție. Uscarea insuficientă determină degradarea hidrolitică a lanțurilor polimerice în timpul procesării topiturii, rezultând o viscozitate mai mică, defecte de stropire și proprietăți mecanice semnificativ reduse ale piesei turnate.

Temperatura de topire

Temperaturile topiturii de turnare prin injecție pentru PA6 variază de obicei de la 240–280°C , în funcție de grosimea peretelui și geometria piesei. Temperaturile matriței de 60–90°C promovează o bună cristalinitate și finisare a suprafeței. Pentru materialele PA6 GF, menținerea în această fereastră păstrează și lungimea fibrei - temperatura excesivă de topire combinată cu viteza agresivă a șurubului degradează fibrele și reduce performanța mecanică.

Orientarea fibrelor și linii de sudare

Fibrele de sticlă din materialele PA6 GF se aliniază de preferință de-a lungul direcției de curgere în timpul turnării prin injecție. Acest lucru creează proprietăți anizotrope: piesa este semnificativ mai rigidă și mai puternică în direcția curgerii decât transversală pe ea. Liniile de sudură (unde se întâlnesc două fronturi de curgere) în piesele PA6 GF pot avea o rezistență la tracțiune la fel de scăzută 30-50% din valoarea totală deoarece fibrele se aliniază paralel cu linia de sudură și se leagă numai prin matricea polimerică. Locația porții și proiectarea pieselor trebuie să minimizeze liniile de sudură în regiunile cu stres ridicat.

Deformare și contracție

Materialele PA6 GF se contractă diferențial: aproximativ 0,3–0,7% pe direcția curgerii and 0,8–1,3% transversal curgerii pentru clasele GF30. Această contracție diferențială este principalul factor de deformare a pieselor plate sau semiplate. Plasarea porții condusă de simulare și proiectarea pieselor sunt esențiale pentru panourile plate și capacele realizate din materiale PA6 GF.

Durabilitatea și reciclarea PA6

PA6 se află într-o poziție mai bună decât mulți polimeri de inginerie din perspectiva economiei circulare datorită depolimerizabilității sale. Procesul ECONYL® (Aquafil) recuperează caprolactama din deșeurile PA6 post-consum - inclusiv covorul, plasele de pescuit și deșeurile industriale - și o repolimerizează la PA6 de calitate virgin echivalentă. Această chimie în buclă închisă a fost validată la scară comercială, cu peste 100.000 de tone de deșeuri PA6 fiind procesate prin sistemul de regenerare ECONYL® din raportarea recentă.

Pentru materialele PA6 GF, reciclarea este mai complexă, deoarece fibrele de sticlă nu pot fi recuperate în lungimea inițială prin reciclare mecanică standard - uzura fibrelor în timpul reprocesării reduce lungimea fibrei și, prin urmare, performanța mecanică. Cu toate acestea, PA6 GF25 sau GF30 reciclat mecanic poate fi reciclat la aplicații cu conținut scăzut de fibre. Reciclarea chimică înapoi la monomer tratează sticla ca un reziduu care trebuie separat, dar furnizează caprolactamă necontaminată din fracția de polimer.

Rutele PA6 pe bază de bio sunt în curs de dezvoltare comercială. Teoretic, caprolactama poate fi derivată din lizină sau ciclohexan din surse bio, deși PA6 comercial complet bio nu este încă produs la o scară semnificativă. Mai mulți producători au anunțat programe pilot care vizează Conținut de caprolactamă de 30-100% bio în următorul deceniu, ceea ce ar reduce substanțial amprenta de carbon a producției de PA6 față de ruta petrochimică actuală.

Unde PA6 nu este alegerea potrivită

Înțelegerea limitelor PA6 este la fel de importantă ca și cunoașterea punctelor sale forte. Există aplicații în care PA6 - chiar și în formă umplută cu sticlă - este materialul greșit, indiferent de cost:

• Temperatură continuă ridicată peste 180°C: Chiar și materialele PA6 GF încep să-și piardă proprietățile mecanice la temperaturi susținute peste 180°C. Aplicațiile din această gamă necesită poliamide de înaltă temperatură (PA46, PA6T, PA9T) sau polimeri de inginerie non-poliamide (PPS, PEEK).
• Medii acide puternice: Acizii concentrați hidrolizează rapid legăturile amidice din PA6. Aplicațiile în medii chimice acide puternice necesită PTFE, PVDF sau polipropilenă.
• Claritate optică: PA6 este în cel mai bun caz semicristalin și translucid - nu poate atinge claritatea optică a materialelor amorfe precum policarbonatul sau PMMA.
• Precizie ridicată în medii umede: Pentru piesele care necesită toleranțe dimensionale sub ± 0,1 mm și care vor experimenta cicluri de umiditate, umflarea higroscopică a PA6 este de obicei descalificatoare. POM (acetal) sau PBT sunt alternative comune.
• Dispozitive medicale implantabile pe termen lung: PA6 nu este biocompatibil pentru aplicații implantabile din cauza degradării hidrolitice și a potențialei leșiere a monomerului.
